Kluczowe elementy sieci

Infrastruktura sieci to zbiór komponentów sprzętowych i programowych, które umożliwiają komunikację i wymianę danych pomiędzy urządzeniami w sieci komputerowej. Obejmuje zarówno urządzenia fizyczne, jak i technologie pozwalające na zarządzanie przepływem informacji.

Podstawowe elementy infrastruktury sieciowej

Urządzenia sieciowe:

• Routery: Urządzenia odpowiedzialne za kierowanie ruchu między różnymi sieciami. Łączą sieci lokalne (LAN) z sieciami rozległymi (WAN).

• Przełączniki (switche): Służą do przesyłania danych w obrębie jednej sieci lokalnej. Umożliwiają komunikację pomiędzy komputerami, serwerami i innymi urządzeniami.

• Punkty dostępowe (Access Points): Zapewniają dostęp do sieci bezprzewodowej (Wi-Fi).

• Modemy: Urządzenia umożliwiające dostęp do Internetu poprzez różne technologie (DSL, światłowód, łącza mobilne).

Medium transmisyjne:

• Kable: Tradycyjne okablowanie (skrętka, światłowody) stosowane w połączeniach przewodowych.

• Transmisja bezprzewodowa: Wi-Fi, Bluetooth, technologie LTE/5G.

Serwery:

• Serwery sieciowe: Przechowują dane, zarządzają usługami (np. pocztą, plikami) i zapewniają dostęp do aplikacji.

• Serwery DNS: Odpowiadają za translację nazw domenowych na adresy IP.

Oprogramowanie sieciowe:

• Protokoły sieciowe: Reguły komunikacji w sieci, np. TCP/IP, HTTP, FTP.

• Systemy zarządzania siecią: Umożliwiają monitorowanie, konfigurację i optymalizację sieci (np. SNMP, NetFlow).

Urządzenia zabezpieczające:

• Zapory sieciowe (firewalle): Chronią przed nieautoryzowanym dostępem i atakami.

• Systemy wykrywania i zapobiegania włamaniom (IDS/IPS): Monitorują ruch sieciowy i reagują na podejrzane aktywności.

• VPN: Technologia szyfrująca połączenia i zapewniająca bezpieczny dostęp zdalny.

Typy sieci w infrastrukturze

LAN (Local Area Network):

• Sieć lokalna, ograniczona do jednego budynku lub pomieszczenia.

• Szybkie i tanie w instalacji.

WAN (Wide Area Network):

• Sieci rozległe, łączące urządzenia na dużych odległościach (np. Internet).

MAN (Metropolitan Area Network):

• Obejmuje obszar miasta lub kampusu.

WLAN (Wireless LAN):

• Sieci lokalne działające bezprzewodowo.

VPN (Virtual Private Network):

• Prywatna sieć wirtualna, umożliwiająca bezpieczną komunikację przez publiczne sieci.

Wyzwania w infrastrukturze sieciowej

• Zarządzanie przepustowością: Wzrost liczby urządzeń i aplikacji wymaga skalowalności.

• Bezpieczeństwo: Zagrożenia cybernetyczne, takie jak ataki DDoS czy ransomware.

• Utrzymanie ciągłości działania: Minimalizowanie przestojów i szybkiego przywracania działania w przypadku awarii.

• Integracja nowych technologii: Takich jak sieci 5G, IoT czy chmury obliczeniowe.

Przyszłość infrastruktury sieciowej

• Sieci definiowane programowo (SDN): Ułatwiają zarządzanie sieciami poprzez centralizację kontroli.

• Wirtualizacja funkcji sieciowych (NFV): Umożliwia przeniesienie funkcji sprzętowych do środowisk wirtualnych.

• Rozwój technologii IoT: Wymaga nowych podejść do zarządzania siecią i zabezpieczeń.

• Chmura hybrydowa: Integracja infrastruktury lokalnej z usługami w chmurze.

Infrastruktura sieciowa jest kluczowym elementem współczesnego świata cyfrowego, umożliwiając komunikację, przepływ danych i funkcjonowanie aplikacji. Stały rozwój technologiczny wymaga ciągłych inwestycji w nowe rozwiązania i umiejętności adaptacji do dynamicznych zmian.

Okablowanie sieciowe – podstawy i rodzaje

Okablowanie sieciowe to fundament fizycznej warstwy infrastruktury sieciowej, odpowiedzialne za przesyłanie danych między urządzeniami. Właściwie dobrany typ okablowania wpływa na szybkość, niezawodność i zasięg sieci.

Rodzaje okablowania sieciowego

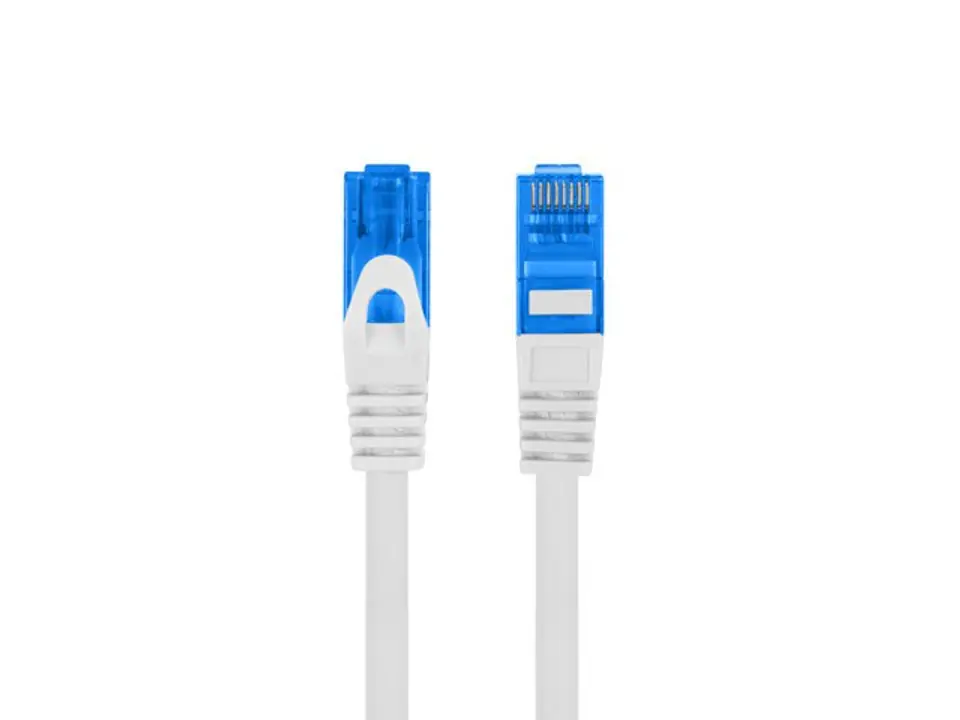

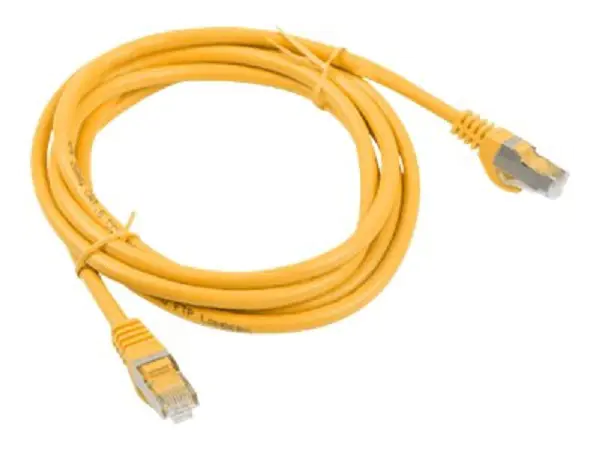

Skrętka (Twisted Pair Cable)

Najczęściej stosowany typ okablowania w sieciach lokalnych (LAN). Składa się z par przewodów splecionych ze sobą, co minimalizuje zakłócenia elektromagnetyczne.

• Typy skrętki:

  • UTP (Unshielded Twisted Pair): Brak ekranowania, tańsze, ale bardziej podatne na zakłócenia.

  • STP (Shielded Twisted Pair): Ekranowanie na poziomie każdej pary przewodów, lepsza ochrona przed zakłóceniami.

  • FTP (Foiled Twisted Pair): Ekranowanie wokół całego kabla.

  • S/FTP (Shielded/FTP): Kombinacja ekranowania par i całego kabla.

• Kategorie skrętki:

  • Cat 5e: Obsługuje prędkości do 1 Gbps.

  • Cat 6: Obsługuje prędkości do 10 Gbps na krótkich dystansach.

  • Cat 6a: Ulepszona wersja Cat 6, mniejsza podatność na zakłócenia.

  • Cat 7 i Cat 8: Zastosowanie w sieciach o bardzo wysokich prędkościach (10-40 Gbps).

Światłowody (Fiber Optic Cables)

Okablowanie światłowodowe wykorzystuje impulsy świetlne do przesyłania danych, co zapewnia większą prędkość i zasięg niż kable miedziane.

• Zalety światłowodów:

  • Brak zakłóceń elektromagnetycznych.

  • Możliwość przesyłania danych na bardzo duże odległości.

  • Wysokie prędkości transmisji (do setek Tbps w nowoczesnych systemach).

• Rodzaje światłowodów:

  • Jednomodowe (Single-Mode): Przeznaczone do transmisji na duże odległości. Średnica rdzenia wynosi około 8-10 µm.

  • Wielomodowe (Multimode): Używane na krótszych dystansach, tańsze, ale mniej wydajne. Średnica rdzenia wynosi 50-62,5 µm.

Kabel koncentryczny (Coaxial Cable)

Dawniej popularny w sieciach Ethernet (np. 10Base2), obecnie stosowany głównie w telewizji kablowej i dostępie do Internetu.

• Charakterystyka:

  • Odporny na zakłócenia.

  • Mniejsza prędkość i przepustowość w porównaniu do skrętki i światłowodów.

Kable hybrydowe (Composite Cables)

Łączą różne rodzaje mediów transmisyjnych (np. światłowód i zasilanie w jednym kablu). Stosowane w specyficznych aplikacjach, np. systemach monitoringu.

Zastosowanie różnych typów kabli

• Skrętka: Głównie sieci LAN w biurach i domach.

• Światłowody: Sieci rozległe (WAN), połączenia szkieletowe, dostarczanie Internetu w metropoliach.

• Kabel koncentryczny: Sieci telewizji kablowej i lokalne punkty dostępowe Internetu.

Wybór okablowania – kluczowe czynniki

1. Przepustowość i prędkość: Dla sieci o wysokich wymaganiach (np. data center) preferowane są światłowody.

2. Odległość transmisji: Światłowody sprawdzają się na dużych odległościach, skrętka – na krótszych.

3. Zakłócenia elektromagnetyczne: W miejscach narażonych na zakłócenia lepsze są STP lub światłowody.

4. Koszty: Skrętka jest tańsza, światłowody – droższe, ale bardziej przyszłościowe.

Trendy w okablowaniu sieciowym

• Rozwój technologii światłowodowej: Coraz większa dostępność i spadek cen.

• PoE (Power over Ethernet): Zasilanie urządzeń (np. kamer IP) za pomocą skrętki.

• Większa prędkość w miedzi: Rozwój standardów jak 2.5GBASE-T i 10GBASE-T dla skrętki.

Podsumowując, wybór odpowiedniego okablowania zależy od specyfiki sieci, budżetu i wymagań technicznych. Dobrze zaprojektowana infrastruktura kablowa to fundament stabilnej i wydajnej sieci.
