Osprzęt do tworzenia instalacji trójfazowych

Osprzęt do prądu trójfazowego

Tworzenie sieci trójfazowej, która jest standardem w przemyśle i wielu innych zastosowaniach, wymaga odpowiednich akcesoriów i komponentów. Poniżej opisano najważniejsze akcesoria, które są kluczowe do budowy i utrzymania sieci trójfazowej.

Przewody i kable

Przewody trójfazowe muszą być odpowiednio dobrane pod kątem przekroju i wytrzymałości na obciążenia prądowe. Do sieci trójfazowych używa się przewodów o czterech lub pięciu żyłach (trzy fazy, neutralny oraz przewód ochronny). Przekrój przewodów zależy od prądu, jaki będzie przez nie płynął, oraz długości linii.

• Kable miedziane lub aluminiowe – do przesyłania prądu trójfazowego.

• Osłony kablowe – zapewniają ochronę przed uszkodzeniami mechanicznymi i warunkami atmosferycznymi.

Złącza i wtyki trójfazowe

Złącza i wtyki do sieci trójfazowej są kluczowe, szczególnie w systemach mobilnych lub przemysłowych, gdzie często wymaga się podłączania i odłączania urządzeń.

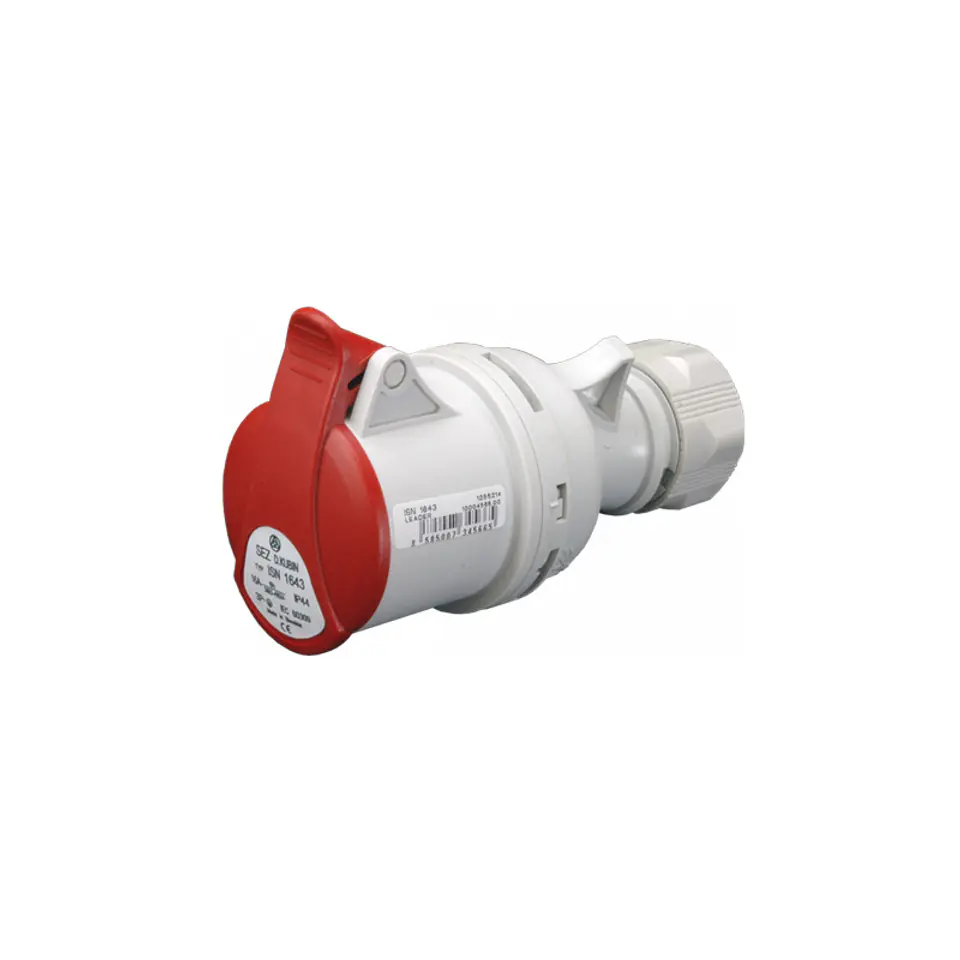

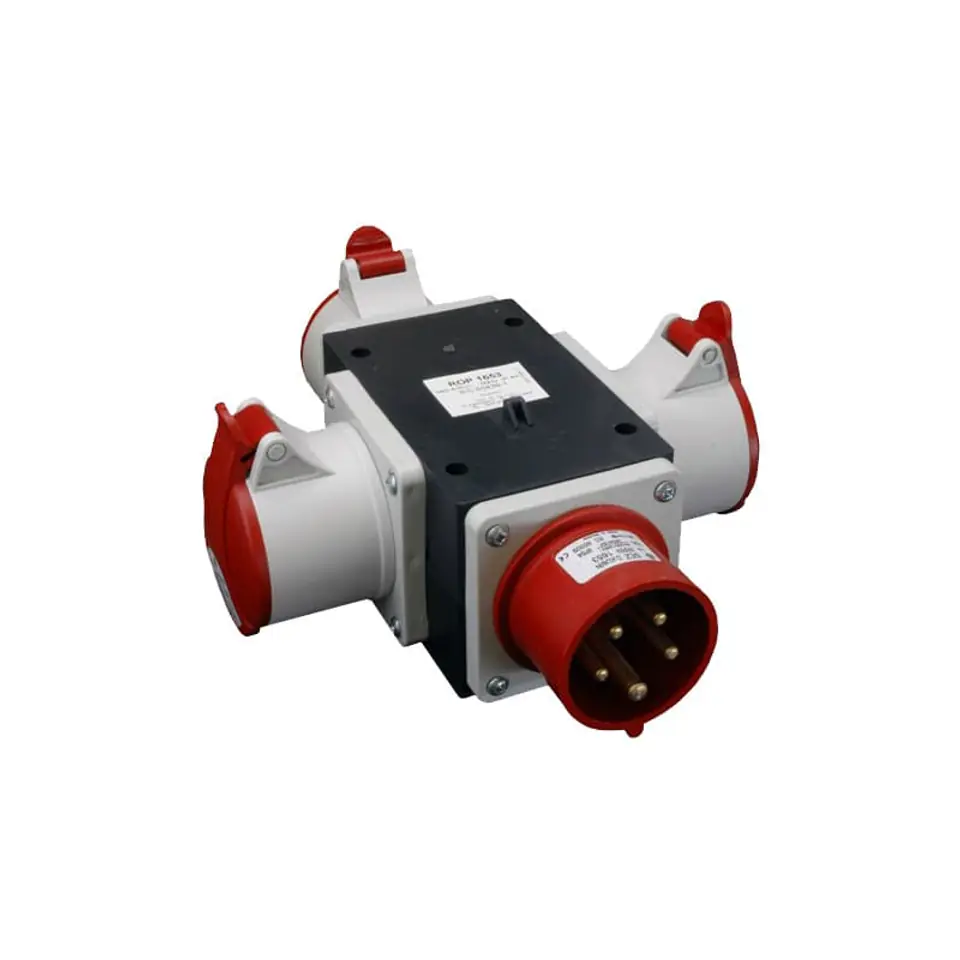

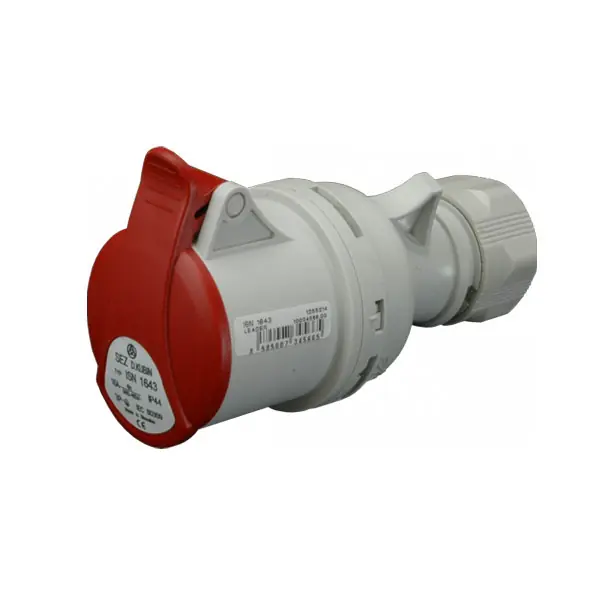

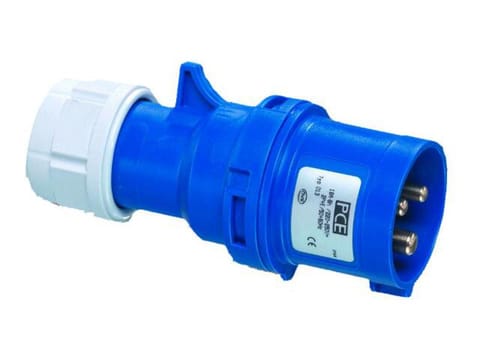

• Wtyczki trójfazowe – pozwalają na podłączanie urządzeń do sieci. Często mają oznaczenia kolorystyczne, które ułatwiają właściwe podłączenie faz do gniazd siłowych.

• Złącza przemysłowe – wytrzymałe złącza przeznaczone do pracy w trudnych warunkach (wilgoć, zapylenie, wibracje).

Rozdzielnice

Rozdzielnice są miejscem, gdzie zlokalizowane są wszystkie elementy zabezpieczające i kontrolne. W sieci trójfazowej są one niezbędne do zarządzania obciążeniem i ochrony przed awariami.

• Rozdzielnice niskonapięciowe – wyposażone w wyłączniki, bezpieczniki, przekaźniki ochronne oraz inne elementy sterujące.

• Szafy rozdzielcze – stosowane w większych systemach przemysłowych, mogą zawierać licznik energii, wyłączniki różnicowoprądowe, odłączniki i przekaźniki.

Zabezpieczenia i wyłączniki

Każda sieć elektryczna, w tym trójfazowa, wymaga systemów zabezpieczeń przed przeciążeniem, zwarciem lub przepięciami.

• Wyłączniki nadprądowe (bezpieczniki) – chronią przed przeciążeniem i zwarciami, automatycznie odłączając zasilanie w przypadku awarii.

• Wyłączniki różnicowoprądowe – chronią użytkowników przed porażeniem prądem, wykrywając różnicę między prądem płynącym do odbiornika a wracającym z niego.

• Ograniczniki przepięć – stosowane w celu ochrony przed przepięciami, które mogą być wynikiem wyładowań atmosferycznych lub zakłóceń w sieci.

Transformatory

Transformator trójfazowy to kluczowy element, który umożliwia zmianę poziomu napięcia w sieci. W systemach trójfazowych transformatory są używane zarówno do obniżania, jak i podwyższania napięcia.

• Transformatory mocy – wykorzystywane do przesyłania energii na większe odległości.

• Transformatory dystrybucyjne – stosowane w lokalnych sieciach dystrybucyjnych, gdzie konieczna jest zmiana napięcia dla odbiorców końcowych.

Układy pomiarowe i kontrolne

W sieci trójfazowej ważne jest monitorowanie parametrów pracy sieci, takich jak prąd, napięcie czy zużycie energii.

• Liczniki energii trójfazowej – mierzą zużycie energii w trzech fazach, często z opcją zdalnego odczytu danych.

• Czujniki i przekaźniki – monitorują różne parametry pracy sieci, takie jak temperaturę, prąd lub napięcie, ostrzegając przed potencjalnymi awariami.

Szyny i zaciski

Szyny prądowe oraz zaciski są używane do łączenia przewodów i kabli w rozdzielnicach lub szafach elektrycznych.

• Szyny zbiorcze – prowadzące prąd w rozdzielnicach, zwykle w formie metalowych szyn z miedzi lub aluminium.

• Zaciski trójfazowe – pozwalają na łatwe podłączenie przewodów w skrzynkach rozdzielczych.

Kondensatory i dławiki

W sieci trójfazowej kondensatory i dławiki są używane do kompensacji mocy biernej, co poprawia efektywność energetyczną i stabilność systemu.

• Kondensatory do kompensacji mocy biernej – pomagają poprawić współczynnik mocy w systemach trójfazowych.

• Dławiki – stosowane w filtrach harmonicznych, aby redukować zakłócenia generowane przez nieliniowe obciążenia.

Silniki trójfazowe

Chociaż silniki nie są bezpośrednim elementem sieci, są jednym z najczęściej stosowanych odbiorników w układach trójfazowych.

• Silniki indukcyjne – powszechnie stosowane w przemyśle ze względu na ich wydajność i niezawodność.

• Przemienniki częstotliwości (falowniki) – umożliwiają regulację prędkości obrotowej silników trójfazowych.

Filtry harmonicznych

W sieciach z dużą ilością urządzeń generujących zakłócenia (np. falowniki) stosuje się filtry harmonicznych, aby zmniejszyć wpływ zniekształceń harmonicznych na pracę urządzeń.

Podsumowanie

Tworzenie sieci trójfazowej wymaga zastosowania szerokiej gamy akcesoriów i komponentów, które zapewniają jej bezpieczne i efektywne działanie. Od odpowiednich przewodów, przez urządzenia zabezpieczające, aż po zaawansowane rozwiązania monitorujące – każdy element musi być dobrze dobrany i zainstalowany, aby zapewnić stabilność i niezawodność całego systemu.
