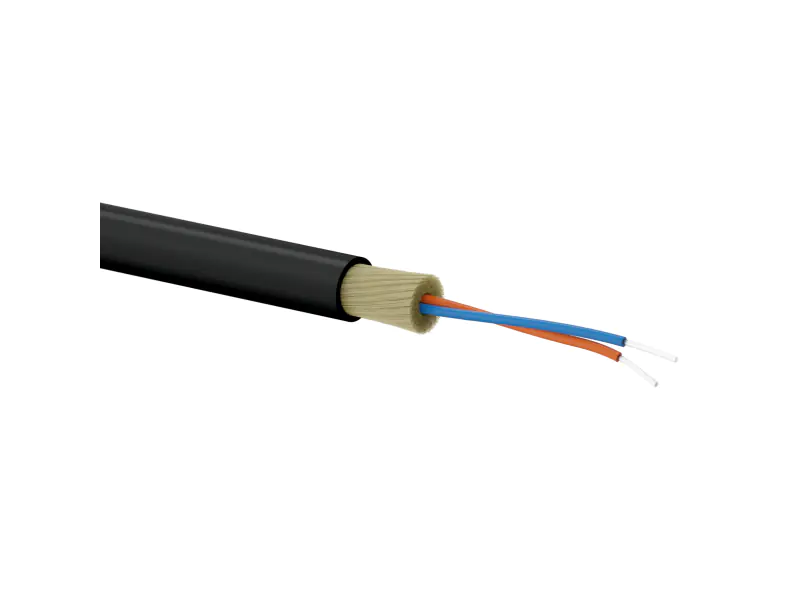

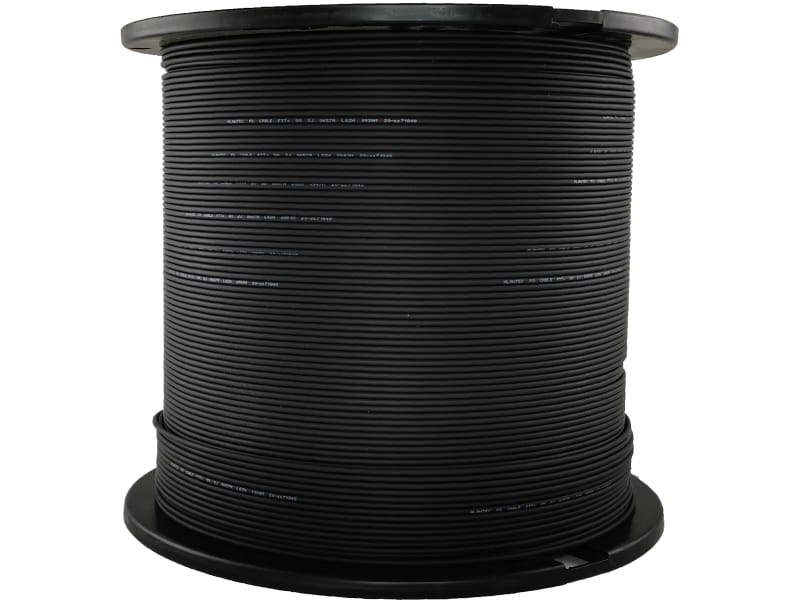

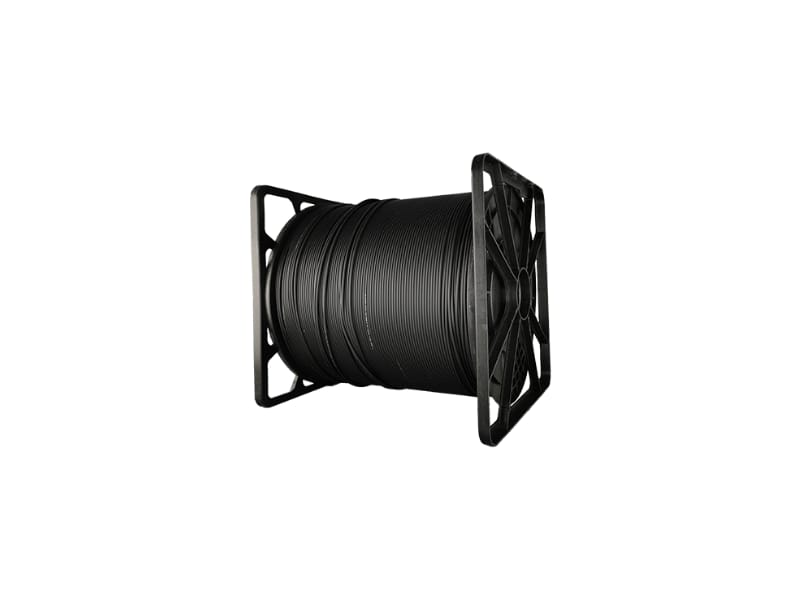

Universal (external-internal), round cables for use in FTTx systems, reinforced with aramid fibers. Lightweight 3mm small diameter design, large flexibility and drag resistance, LSOH UV resistant jacket. The specially designed design provides a very good fiber cover and additionally allows easy cable routing and fastening. The G.657.A or G.652.D fibers used additionally allow small bending radii. The cables are designed for overhead installations and in primary and secondary telecommunication ducts using pneumatic (blowing) and mechanical (puffing) methods.
DISTINGUISHING FEATURES
- reinforcement with aramid fibers
- single-mode fibers in G.657.A standard
- LSOH flame retardant coating
- UV-resistant coating
- meets the requirements contained in the Regulation of the Minister of Infrastructure on technical conditions to be met by buildings and their location

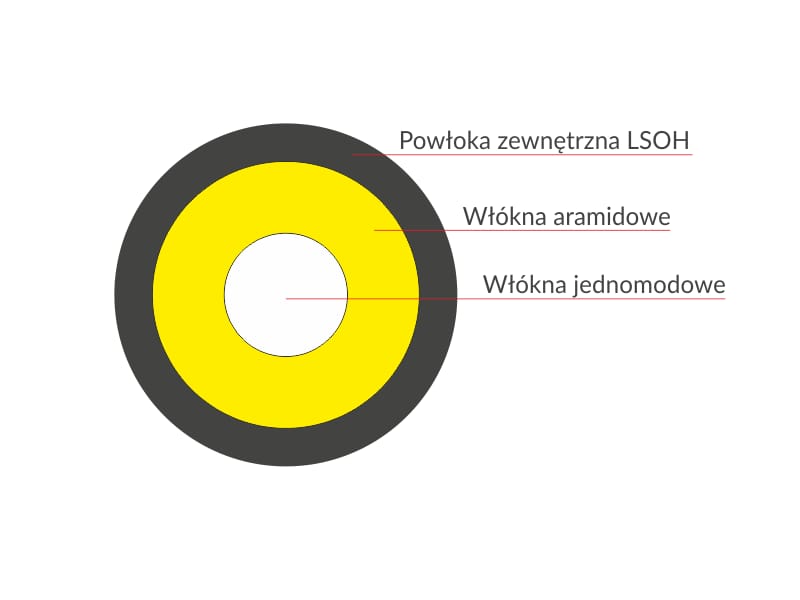

CABLE CROSS SECTION
DANE TECHNICZNE | DANE TECHNICZNE2 |
---|---|
Liczba włókien | 2 |
Rodzaj włókien | G.657.A |
Średnica kabla | 3 mm* (tolerancja średnicy zewnętrznej kabla +/- 10%) |
Waga kabla | 8,5 kg/km |
Tłumienie włókna dla 1310 nm | <0.35 dB/km |
Tłumienie włókna dla 1550 nm | <0.21 dB/km |
Powłoka włókna | 250 μm |
Maks. siła naciągu kabla (instalacyjna) | 800 N |
Min. promień gięcia (po instalacji) | 10 x średnica zewnętrzna |
Min. promień gięcia (podczas instalacji) | 20 x średnica zewnętrzna |
Odporność na uderzenia | 10 uderzeń, 2 Nm |
Odporność na zginanie | 6 cykli (15xD) |
Odporność na wielokrotne zginanie | 10 cykli (20xD) |
Odporność na zginanie w trakcie pracy | < 20000 cykli R=90 m |
Odporność na zgniatanie | 500 N / 100 mm |
Odporność na wnikanie wody | 3 m słupa wody przez 24h |
Temperatura pracy | -40°C do 60°C |
Temperatura instalacji | -10°C do 60°C |
Kolor | czarny |
Euroklasa | Eca |
Parametry optyczne włókna | Parametry optyczne włókna2 |
---|---|
Tłumienie 1310nm | ≤0.35 [db/km] |
Tłumienie 1383 (po H2) | ≤0.35 [db/km] |
Tłumienie 1460nm | ≤0.25 [db/km] |
Tłumienie 1550nm | ≤0.21 [db/km] |
Tłumienie 1625nm | ≤0.23 [db/km] |
Tłumienie a Długość Fali (Max. Różnica) 1625nm 1285-1330nm, w odniesieniu do 1310nm | ≤0.03 [db/km] |
Tłumienie a Długość Fali (Max. Różnica) 1525-1575nm, w odniesieniu do 1550nm | ≤0.02 [db/km] |
Współczynnik Dyspersji 1285-1340nm | -3.5 do 3.5 [ps/(nm*m)] |
Współczynnik Dyspersji | ≤18 [ps/(nm*m)] |
Współczynnik Dyspersji | ≤22 [ps/(nm*m)] |
Zerowe rozproszenie Długość fali i Zerowe rozproszenie Nachylenie (λ0) | 1300-1324 [nm] |
Zerowe rozproszenie Długość fali i Zerowe rozproszenie Nachylenie (λ0) | ≤0.092 [ps/(nm^2*km)] |
Wartość Typowa | 0.086 [ps/(nm^2*km)] |
PMD Maksymalne Indywidualne Włókna | ≤0.1 [ps/√km] |
PMD Wartość Projektowa Łącza (M=20,Q=0,01%) | ≤0.06 [ps/√km] |
PMD Wartość Typowa | 0.04 [nm] |
Odcięcie Kabla Długość fali (λcc) | ≤1260 [μm] |
Średnica Pola Modu (MFD)1310nm | 8.4-9.2 [μm] |
Średnica Pola Modu (MFD)1550nm | 9.3-10.3 |
Efektywny Grupowy Wskaźnik Załamania Fal (Neff) 1310nm | 1.466 |
Efektywny Grupowy Wskaźnik Załamania Fal (Neff) 1550nm | 1.467 |
Punkt Nieciągłości 1310nm | ≤0.05 [dB] |
Punkt Nieciągłości 1550nm | ≤0.05 [dB] |
Parametry Geometryczne | Parametry Geometryczne2 |
---|---|
Średnica Powłoki | 125.0+0.7 [μm] |
Eliptyczność Płaszcza | ≤0.7 [%] |
Średnica Powłoki | 235-245 [μm] |
Błąd Koncentryczności Pola Modu | ≤12.0 [μm] |
Eliptyczność Płaszcza | ≤6.0 [%] |
Błąd Koncentryczności Rdzenia Pola Modu | ≤0.5 [μm] |
Zwijka (Promień) | ≥4 [m] |
Typowa Długość | Do 50.4 [km/reel] |
Parametry Środowiskowe (1310nm, 1550nm & 1625nm) | Parametry Środowiskowe (1310nm, 1550nm & 1625nm)2 |
---|---|
Zależność Temperaturowa Dla Fali -60°C do +85°C | ≤0.05 [db/km] |
Wpływ Wilgotności Dla Fali ≤0.05 -10°C do +85°C, 98% RH | ≤0.05 [db/km] |
Wpływ Namoknięcia Dla Fali 23°C, dla 30 dni | ≤0.05 [db/km] |
Wpływ Wilgotnego Ciepła Dla Fali 85°C i 85% RH, dla 30 dni | ≤0.05 [db/km] |
Wpływ Suchego Powietrza Dla Fali 85°C, dla 30 dni | ≤0.05 [db/km] |
Parametry Mechaniczne | Parametry Mechaniczne2 |
---|---|
Test sprawdzający | ≥9.0 [N] |
Test sprawdzający | ≥1.0 [%] |
Test sprawdzający | ≥100 [kpsi] |
Strata Makro Przy Wygięciu (10 obrotów wokół trzpienia o promieniu 15 mm)1550nm | ≤0.25 [dB] |
Strata Makro Przy Wygięciu (10 obrotów wokół trzpienia o promieniu 15 mm)1625nm | ≤1.0 [dB] |
Strata Makro Przy Wygięciu (1 Obrót wokół trzpienia o promieniu 10 mm)1550nm | ≤0.75 [dB] |
Strata Makro Przy Wygięciu (1 Obrót wokół trzpienia o promieniu 10 mm)1625nm | ≤1.5 [dB] |
Siła odcisku powłoki (standardowa średnia siła) | 1.5 [N] |
Siła odcisku powłoki (moc szczytowa) | 1.3-8.9 [N] |
Parametr Dynamicznego Zmęczenia (nd) | ≥20 |
