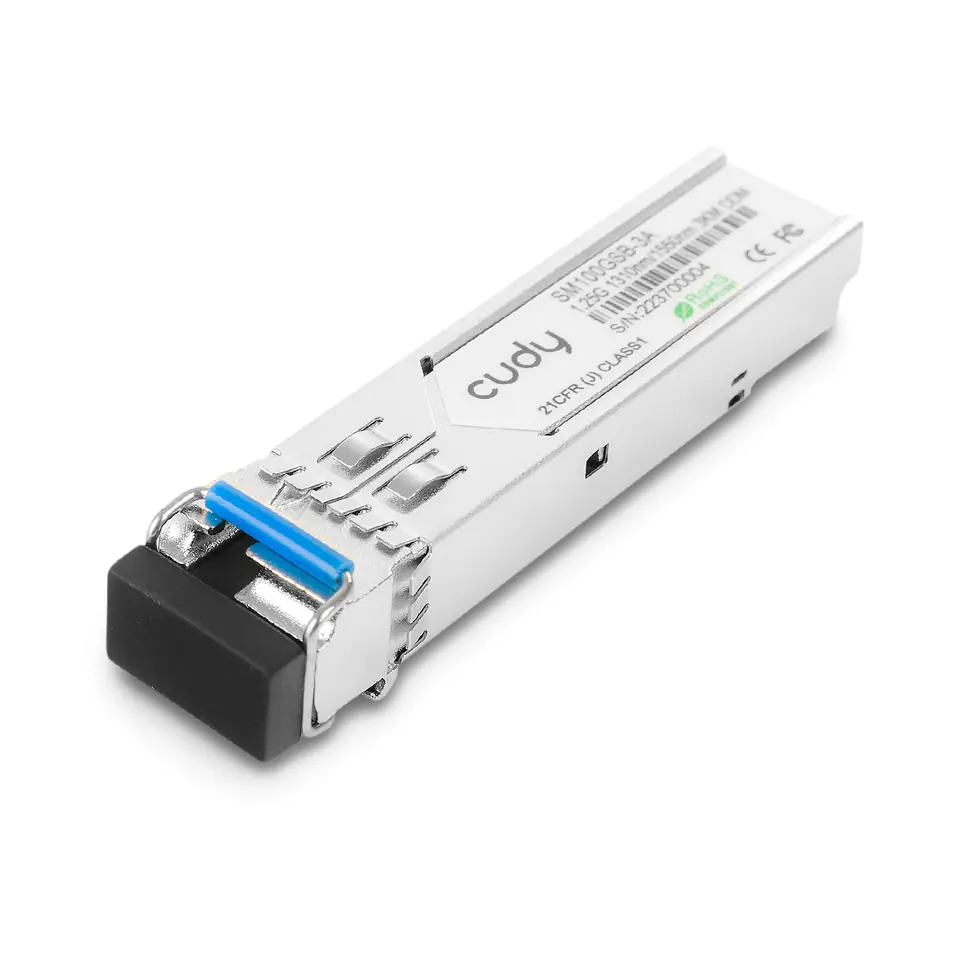

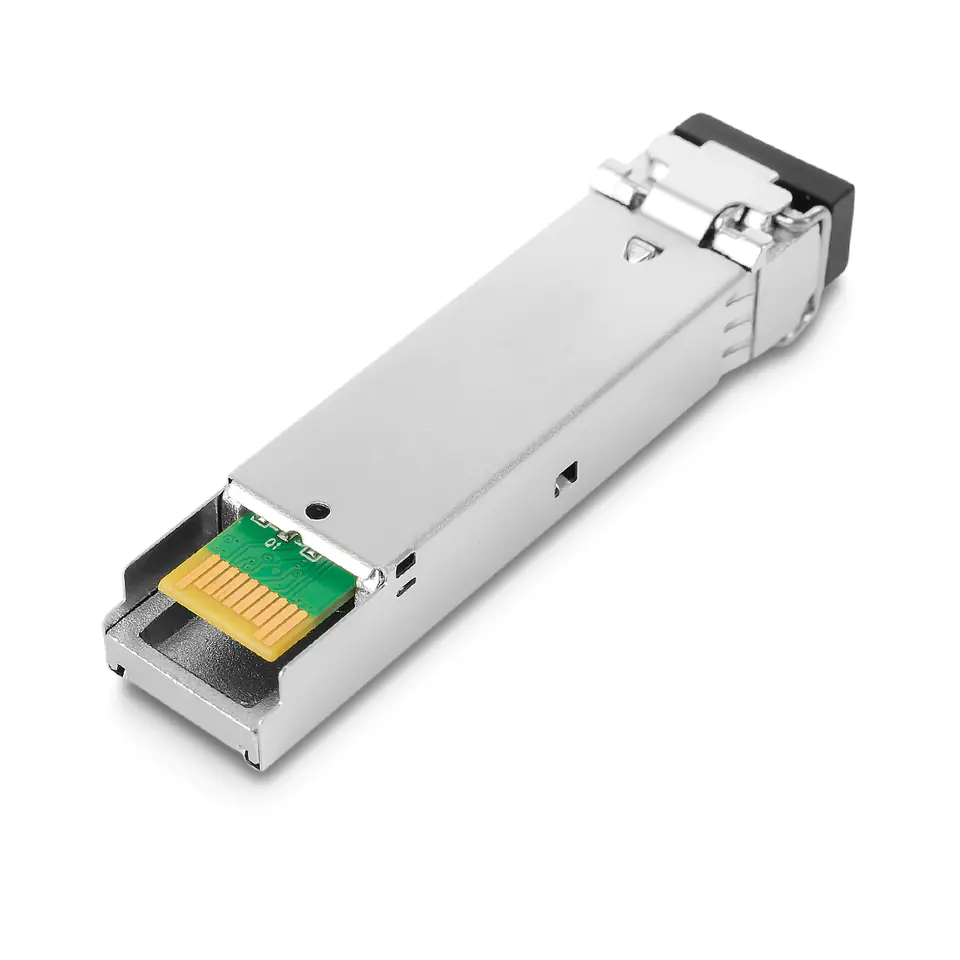

SFP module 1.25G SFP Bi-di,1.25Gb/s, 1310Tx/1550Rx FP 3km Cudy SM100GSB-3A
An SFP module is a short fiber optic module that is used for data transmission. It is usually placed in an SFP device and has an internal flash memory. It also has many other features, such as a multiplexer and a decoder. An SFP module is a small, advanced optical module that can be used for many different purposes. It is often used to connect to other devices via fiber optics, as well as as a multiplexer or decoder. This module is very popular due to its functionality and is often used in computer and telecommunications networks.
Where is the SFP module used?
The SFP module is used in computer and telecommunications networks. It can also be found in wireless systems as well as fiber optic systems. SFP is compatible with many standards such as Ethernet, Fibre Channel and SONET. Network adapters typically have several SFP ports that can be used to connect devices to the network. SFP modules can operate in various modes, including: 1000BASE-T (Ethernet), 1000BASE-SX/LX (fiber optics), 10GBASE-SR/LR (fiber optics) and OC-192/STM-64 (SONET). These modules are supplied in various forms of factor, such as: SFP+, X2 and XENPAK.
What is the difference between SFP and SFP+ modules?
SFP+ complies with the IEEE 802.3ae 10GBASE-SR/LR/ER/ZR standard, as well as OC-192/STM-64. SFP is compliant with the IEEE 802.3z 1000BASE-SX/LX/ZX standard.
Pins on SFP output to host
Comments:
1. The ground of the circuit is connected to the ground
2. PHY off at TDIS > 2.0 V or open, enabled at TDIS < 0.8 V
3. It should be pulled up at 4.7k - 10k ohms on the motherboard to a voltage between 2.0V and 3.6V. MOD_DEF(0) lowers the line to indicate that the module is connected.
4. LVTTL compatible with max 2.5V voltage.
Not supported on 10/100/1000BASE-T networks.
| PIN | Ref | Symbol | Nazwa/Opis |
|---|---|---|---|
| 1 | 1 | VEET | Uziemienie nadajnika (wspólne z uziemieniem odbiornika) |
| 2 | TFAULT | Usterka nadajnika. Nieobsługiwany. | |
| 3 | 2 | TDIS | Nadajnik wyłączony. Wyjście lasera wyłączone na wysokim lub otwartym. |
| 4 | 3 | MOD_DEF(2) | Definicja modułu 2. Linia danych dla identyfikatora szeregowego. |
| 5 | 3 | MOD_DEF(1) | Definicja modułu 1. Linia zegarowa dla identyfikatora szeregowego. |
| 6 | 3 | MOD_DEF(0) | Definicja modułu 0. Uziemiony w module. |
| 7 | RATE SELECT | Nie wymaga połączenia | |
| 8 | 4 | LOS | Wskaźnik utraty sygnału. Logiczne 0 wskazuje normalne działanie. |
| 9 | 1 | VEER | Uziemienie odbiornika (wspólne z uziemieniem nadajnika) |
| 10 | 1 | VEER | Uziemienie odbiornika (wspólne z uziemieniem nadajnika) |
| 11 | 1 | VEER | Uziemienie odbiornika (wspólne z uziemieniem nadajnika) |
| 12 | RD- | Odwrócono wyjście danych odbiornika. AC sprzężone | |
| 13 | RD+ | Odbiornik Nieodwrócone wyjście danych. AC sprzężone | |
| 14 | 1 | VEER | Uziemienie odbiornika (wspólne z uziemieniem nadajnika) |
| 15 | VCCR | Zasilanie odbiornika | |
| 16 | VCCT | Zasilanie nadajnika | |
| 17 | 1 | VEET | Uziemienie nadajnika (wspólne z uziemieniem odbiornika) |
| 18 | TD+ | Przetwornik nieodwrócony DATA w. sprzężenie AC. | |
| 19 | TD- | Przetwornik odwrócony DANE in. AC sprzężone. | |
| 20 | 1 | VEET | Uziemienie nadajnika (wspólne z uziemieniem odbiornika) |

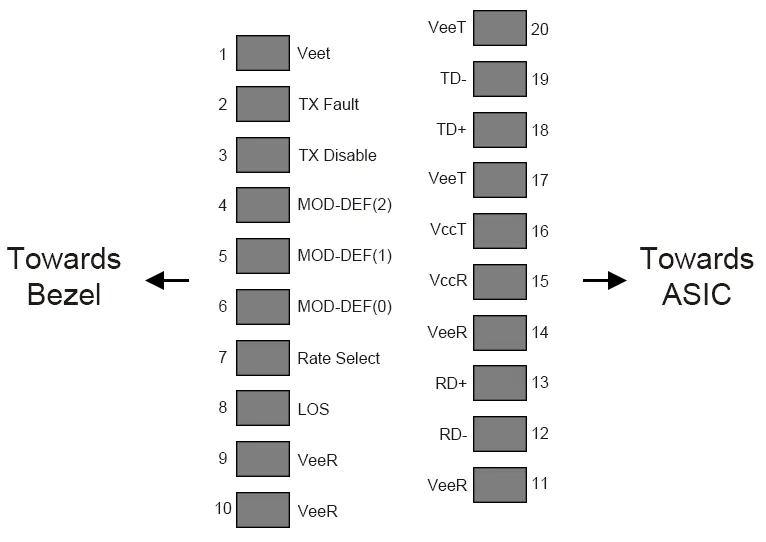

Diagram of pin numbers and block names of motherboard connector
+3.3V electrical supply interface
SFP-1000BASE-T/SFP-1000BASE-T-SGMII has an input voltage range of 3.3 V +/- 5%.
The maximum voltage of 4V is not allowed for continuous operation.
| Interfejs zasilania elektrycznego +3,3 V | Interfejs zasilania elektrycznego +3,3 V2 | Interfejs zasilania elektrycznego +3,3 V3 | Interfejs zasilania elektrycznego +3,3 V4 | Interfejs zasilania elektrycznego +3,3 V5 | Interfejs zasilania elektrycznego +3,3 V6 | Interfejs zasilania elektrycznego +3,3 V7 |
|---|---|---|---|---|---|---|
| Parametr | Symbol | Min | Typ | Maks. | jednostka | Uwagi/warunki |
| Prąd zasilania | Is | 320 | 375 | mA | Maksymalna moc ponad 1,2 W pełny zakres napięcia i temperatura. Zobacz ostrzeżenie poniżej | |
| Napięcie wejściowe | Vcc | 3.13 | 3.3 | 3.47 | V | Odniesienie do GND |
| Maksymalne napięcie | Vmaks | 4 | V | |||
| Natężenie | Isurge | 30 | mA | Gorąca wtyczka powyżej stanu ustalonego obecny. Zobacz ostrzeżenie poniżej |
Low speed signals
MOD_DEF(1) (SCL) and MOD_DEF(2) (SDA), are open drain CMOS signals (see section VII,
"Serial communication protocol"). Both MOD_DEF(1) and MOD_DEF(2) must be pulled up to host_Vcc.
| Sygnały o niskiej prędkości, charakterystyka elektroniczna | Sygnały o niskiej prędkości, charakterystyka elektroniczna2 | Sygnały o niskiej prędkości, charakterystyka elektroniczna3 | Sygnały o niskiej prędkości, charakterystyka elektroniczna4 | Sygnały o niskiej prędkości, charakterystyka elektroniczna5 | Sygnały o niskiej prędkości, charakterystyka elektroniczna6 |
|---|---|---|---|---|---|
| Parametr | Symbol | Min | Maks. | jednostka | Uwagi/warunki |
| SFP Output LOW | VOL | 0 | 0.5 | V | od 4,7k do 10k pull-up do host_Vcc, mierzone po stronie hosta złącza; |
| SFP Output HIGH | VOH | host_Vcc -0,5 | host_Vcc + 0,3 | V | od 4,7k do 10k upll-up do host_Vcc, mierzone po stronie hosta złącza; |
| SFP Input LOW | VIL | 0 | 0.8 | V | 4.7k do 10k pull-up do Vcc, mierzone po stronie złącza SFP |
| SFP Input HIGH | VIH | 2 | Vcc + 0,3 | V | 4.7k do 10k pull-up do Vcc, mierzone po stronie złącza SFP |
High-Speed Electrical Interface
All High-Speed signals are internally coupled AC
| Szybki interfejs elektryczny, linia transmisyjna SFP | Szybki interfejs elektryczny, linia transmisyjna SFP2 | Szybki interfejs elektryczny, linia transmisyjna SFP3 | Szybki interfejs elektryczny, linia transmisyjna SFP4 | Szybki interfejs elektryczny, linia transmisyjna SFP5 | Szybki interfejs elektryczny, linia transmisyjna SFP6 | Szybki interfejs elektryczny, linia transmisyjna SFP7 |
|---|---|---|---|---|---|---|
| Parametr | Symbol | Min | Typ | Maks. | jednostka | Uwagi/warunki |
| Częstotliwość linii | fL | 125 | MHz | Kodowanie 5-poziomowe, dla IEEE 802.3 | ||
| Impedancja wyjściowa nadajnika | Zout, TX | 100 | Om | Dyferencjał dla wszystkich częstotliwości pomiędzy 1MHz i 125MHz | ||
| Impedancja wejściowa odbiornika | Zin, RX | 100 | Om | Dyferencjał dla wszystkich częstotliwości pomiędzy 1MHz i 125MHz |
| Szybki interfejs elektryczny, Host-SFP | Szybki interfejs elektryczny, Host-SFP2 | Szybki interfejs elektryczny, Host-SFP3 | Szybki interfejs elektryczny, Host-SFP4 | Szybki interfejs elektryczny, Host-SFP5 | Szybki interfejs elektryczny, Host-SFP6 | Szybki interfejs elektryczny, Host-SFP7 |
|---|---|---|---|---|---|---|
| Parametr | Symbol | Min | Typ | Maks. | jednostka | Uwagi/warunki |
| Single ended data input swing | Vinsing | 250 | 1200 | mV | Single ended | |
| Single ended data output swing | Voutsing | 350 | 800 | mV | Single ended | |
| Czas narastania/opadania | Tr,Tf | 175 | psec | 20%-80% | ||
| Impedancja wejściowa nadajnika | Zin | 50 | Om | Single ended | ||
| Impedancja wyjściowa odbiornika | Zout | 50 | Om | Single ended |
General Specifications
| Ogólny | Ogólny2 | Ogólny3 | Ogólny4 | Ogólny5 | Ogólny6 | Ogólny7 |
|---|---|---|---|---|---|---|
| Parametr | Symbol modułu | Min | Typ | Maks. | jednostka | Uwagi/warunki |
| Szybkość przesyłania danych | BR | 10 | 1000 | Mb/s | Zgodność ze standardem IEEE 802.3. Patrz uwagi od 2 do 4 poniżej | |
| Długość kabla | L | 100 | m | Kategoria 5 UTP. BER |
Environmental specifications
| Specyfikacje środowiskowe | Specyfikacje środowiskowe2 | Specyfikacje środowiskowe3 | Specyfikacje środowiskowe4 | Specyfikacje środowiskowe5 | Specyfikacje środowiskowe6 | Specyfikacje środowiskowe7 |
|---|---|---|---|---|---|---|
| Parametr | Symbol | Min | Typ | Maks. | jednostka | Uwagi/warunki |
| temperatura robocza | Top | -40 | 70 | °C | Temperatura obudowy | |
| Temperatura przechowywania | Tsto | -40 | 85 | °C | Temperatura otoczenia |
Serial communication protocol
All SFP WINTOP supports the two-wire serial communication protocol described in
SFP MSA. These SFPs use MCUs, which can be accessed with an A0h address.
A physical 1000BASE-T chip can also be achieved via a 2-wire serial bus
at ACh. For details on connecting to PHY IC, see the Marvell datasheet
titled "Alaska Ultra 88E1111 Integrated Gigabit Ethernet Transceiver"
(Marvel Document No MV-S100649-00).
| Taktowanie magistrali szeregowej, wymagania | Taktowanie magistrali szeregowej, wymagania2 | Taktowanie magistrali szeregowej, wymagania3 | Taktowanie magistrali szeregowej, wymagania4 | Taktowanie magistrali szeregowej, wymagania5 | Taktowanie magistrali szeregowej, wymagania6 | Taktowanie magistrali szeregowej, wymagania7 |
|---|---|---|---|---|---|---|
| Parametr | Symbol | Min | Typ | Maks. | jednostka | Uwagi/warunki |
| Częstotliwość zegara I2C | 0 | 200,000 | Hz |

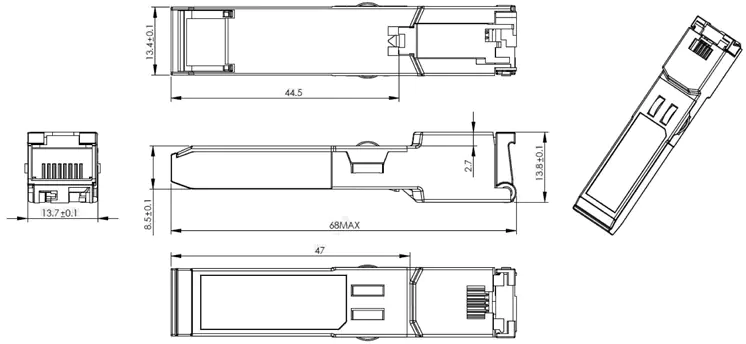

Mechanical specifications (unit: mm)
Specification of individual models:
The bold model indicates the product to which this offer relates.
| SFP | SM100MA-05 | 155Mb/s SFP, 850nm MM, 0.55km, 14.5dB |
|---|---|---|
| SFP | SM100SA-20 | 155Mb/s SFP, 1310nm FP SM,20km, 21dB |
| SFP | SM100SB-20A | 155M SFP Bi-di, 155Mb/s, 1310Tx/1550Rx,FP 20km, 20dB |
| SFP | SM100SB-20B | 155M SFP Bi-di, 155Mb/s,1550Tx/1310Rx FP 20km, 20dB |
| SFP | SM100GMA-05 | 1.25Gb/s SFP, 850nm,VCSEL, MM, 0.5km, 7.5dB |
| SFP | SM100GSA-20 | 1.25Gb/s SFP, 1310nm FP, SM, 20km, 12.5dB |
| SFP | SM100GSB-3A | 1.25G SFP Bi-di,1.25Gb/s, 1310Tx/1550Rx FP 3km |
| SFP | SM100GSB-3B | 1.25G SFP Bi-di, 1.25Gb/s, 1550Tx/1310Rx FP 3km |
| SFP | SM100GSB-20A | 1.25G SFP Bi-di, 1.25Gb/s, 1310Tx/1550Rx FP 20km, 12.5dB |
| SFP | SM100GSB-20B | 1.25G SFP Bi-di, 1.25Gb/s, 1550Tx/1310Rx DFB 20km, 12.5dB |
| SFP | SM220 | SFP-T, to 10/100/1000Mbps RJ45 |
| SPF+ | SM10GMA-03 | SFP+, 10Gbps,LC MMF,300M 850nm |
| SPF+ | SM10GSA-10 | SFP+, 10Gbps,LC SMF,10KM 1310nm |
| SPF+ | SM10G | SFP+, to 10G RJ45 |
| SPF+ | SM10GSB-20A | SFP+ BIDI, 10Gbps,SM 1270/1330,20KM LC |
| SPF+ | SM10GSB-20B | SFP+ BIDI, 10Gbps,SM 1330/1270,20KM LC |
