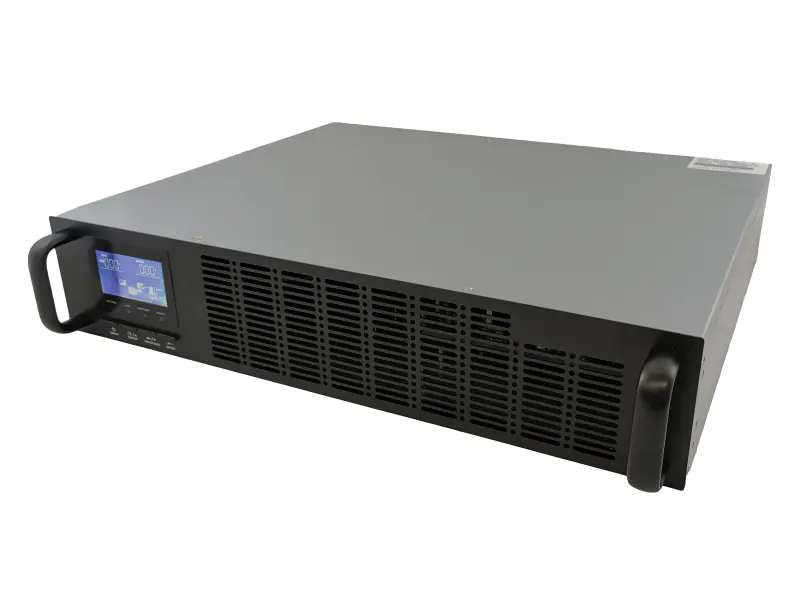

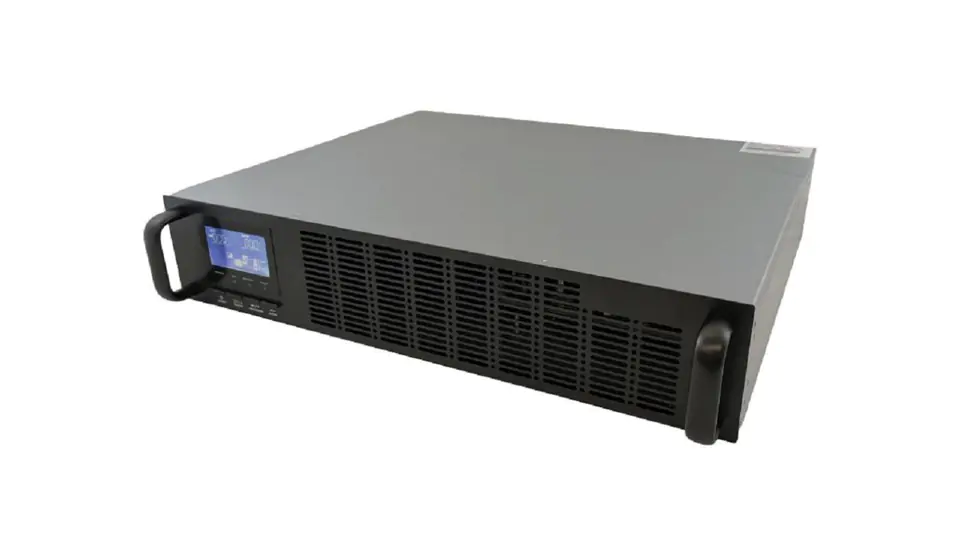

Efficient, professional AVIZIO Power UPS designed for rack mounting. It guarantees full protection of end devices, mode of operation in reliable on-line technology.
On-line technology ensures full separation of end devices from the power supply network. The power supply is also a power generator. From the network through a rectifier or in the event of a power failure from the installed battery, an independent inverter is powered, which provides the output voltage in the form of an ideal wave without frequency fluctuations. On-line UPS is the highest quality of output current. Voltage surges in the network, discharges, overvoltages are not dangerous for final receiving devices.
Main properties
- Online Double UPS Conversion
- High-performance, fully digitally controlled DSP, pure sine wave output (Pure Sinewave)
- Frequency inverter mode
- Wide input voltage range, works well with different power quality
- Compatible with most generator sets
- Built-in input power factor equalizer, avoids reactive power loss, saving user energy
- ECO mode. Provide the best balance between energy savings and power protection
- Good adaptability to loading, good cooperation with laser printer, ultrasonic cleaner
- Made of strong fiberglass based on double-sided PCB (FR4), avoiding dry soldering, high vibration/humidity/dust resistance
- Low profile, saving installation space for the user
- Cold start allows you to start the device without connecting to the mains, which allows you to use the power supply as a PowerBank in crisis situations
- Ideally suited to the customer's application
- Attractive price-performance ratio
Features
- Copes with the most common energy problems
- Adapts to harsh power conditions
- Compatible with generator
Applications
- IT infrastructure: small servers and workstations, routers and switches, monitoring devices
- Automation system: ATM, TVM, SCADA, railway and metro signaling system
- Office & Business Equipment: PC, Printer, Scanner, POS, Phones & Fax

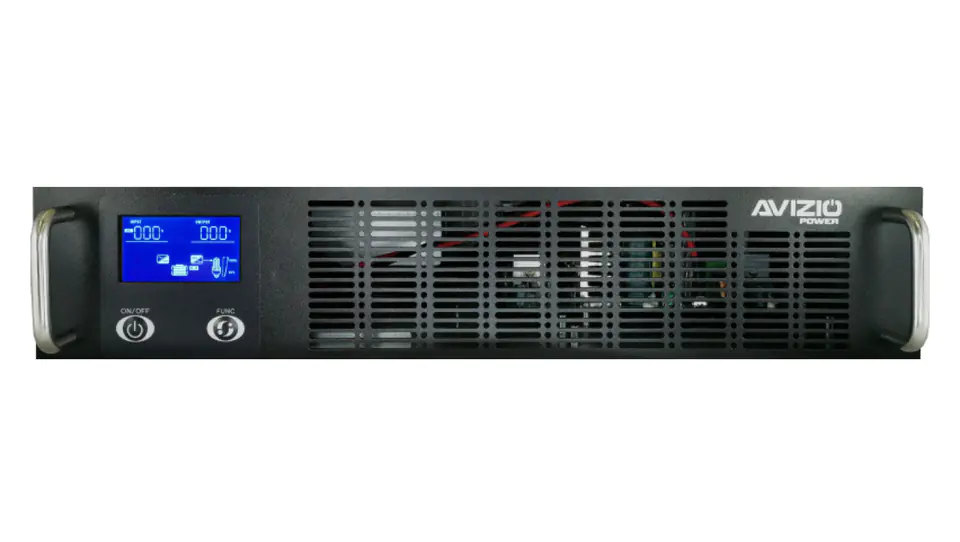

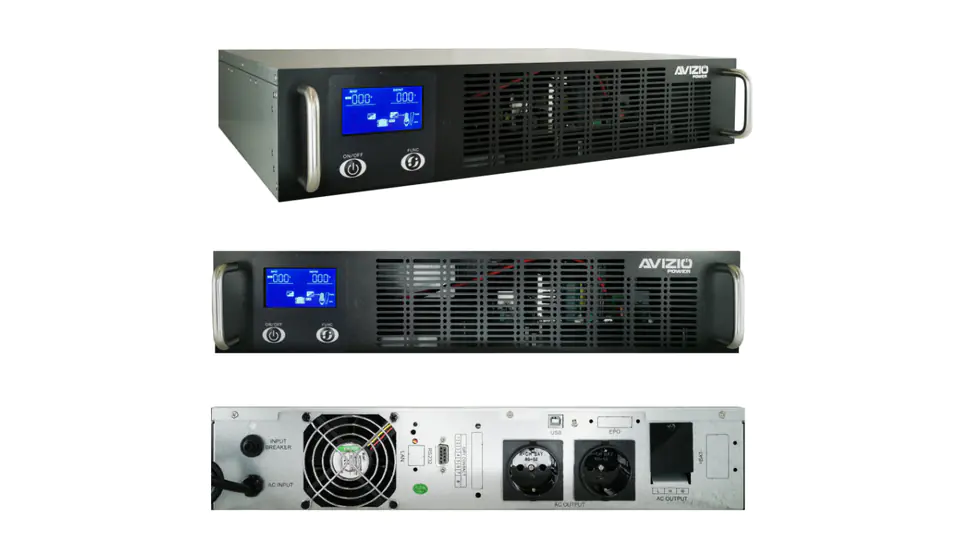

Front panel
- On/off switch
- Function button

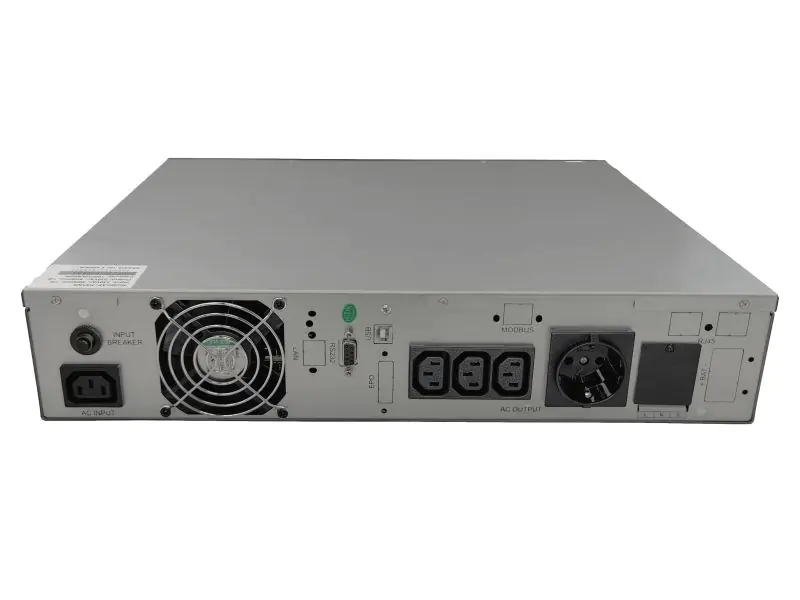

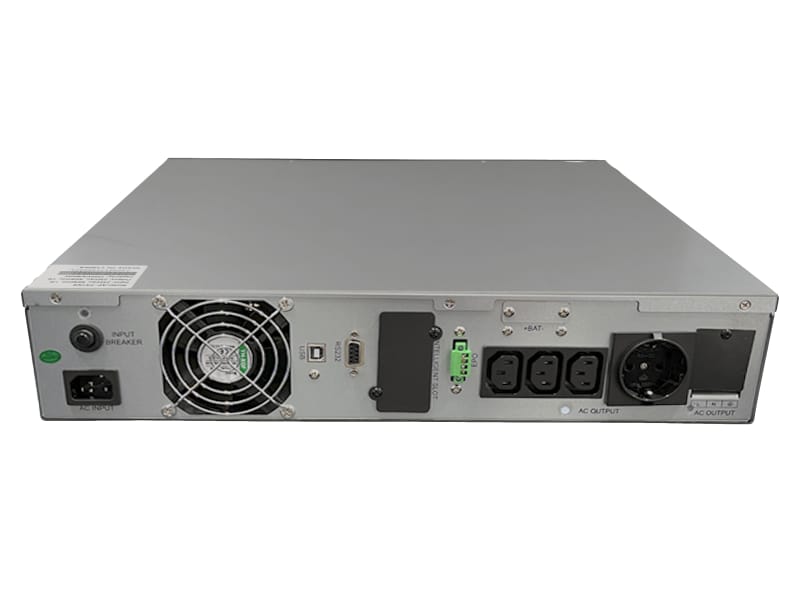

Back panel

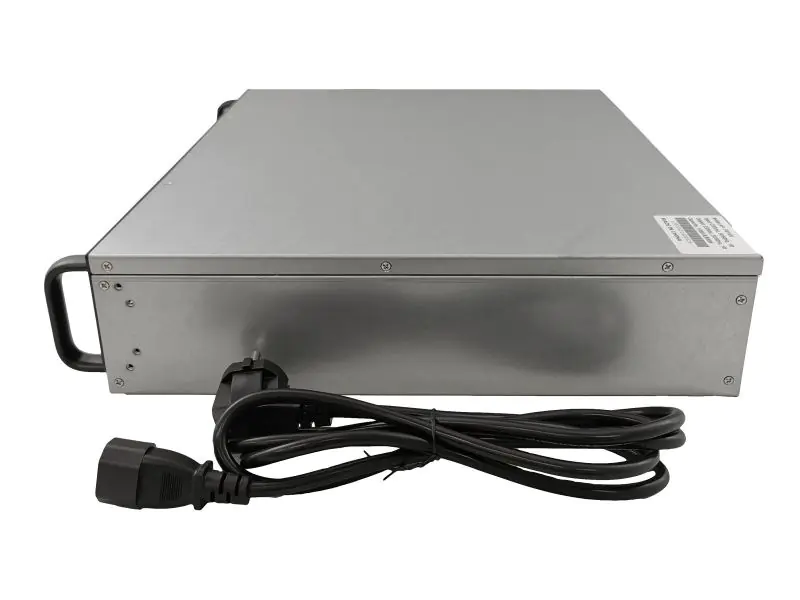

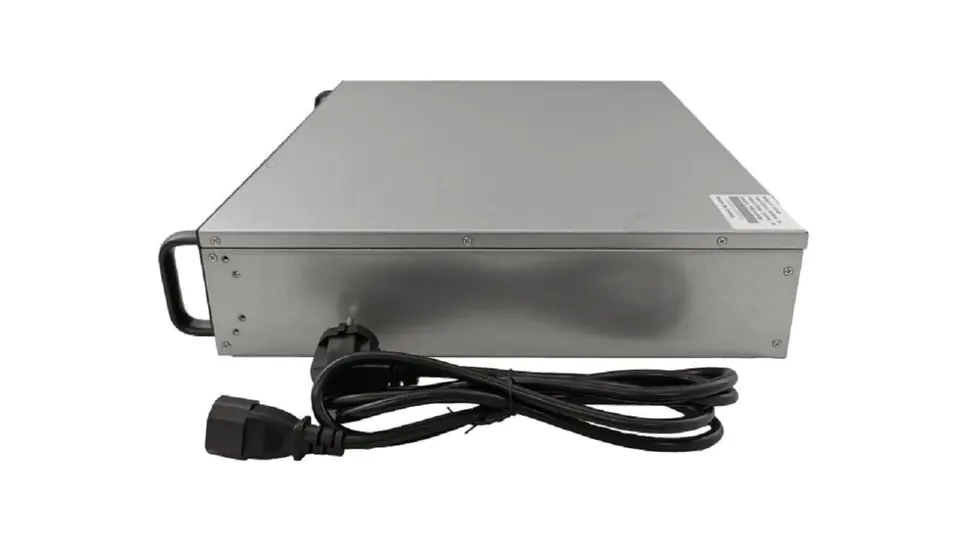

- Built-in power cable (length 1m) terminated with type F plug CEE 7/7
- 1 x 230V F type F CEE 7/3 output jack
- 3 x Output socket 230V type IEC320 C13
- 1 x Screw Terminal (L/N+PE)
- RS232 service port and USB type B (cable included)
- Overload fuse - reset
- Ventilator
UPSilon 2000 - software for UPS brand AVIZIO Power » Download
| Specyfikacja | Specyfikacja2 |
|---|---|
| Model | AP-PX1KR |
| Moc | 1000VA/800W |
| WEJŚCIE | WEJŚCIE2 |
|---|---|
| Napięcie | HV: 208/220/230/240VACLV: 100/110/120/127VAC |
| Zakres napięcia | HV: 90-300VAC ±5VACLV: 60-145VAC ±3VAC |
| Częstotliwość | 50/60Hz |
| Zakres częstotliwości | 40-70Hz ±0.5Hz |
| Współczynnik mocy | > 0.99 |
| Zakres napięcia Bypassu wejściowego AC | HV: 115-285VAC ±1-3%LV: 80-140VAC ±1-3% |
| BATERIA | BATERIA2 |
|---|---|
| Napięcie nominalne | 24V |
| Typ i ilość | 12V / 7Ah x 2 |
| Czas podtrzymania | Obciążenie 50% ≥ 8 minutObciążenie 100% ≥ 3 minuty |
| Czas ładowania | 5 godzin do 90% |
| WYJŚCIE | WYJŚCIE2 |
|---|---|
| Napięcie nominalne | HV: 208/220/230/240VAC ±2%LV: 100/110/120/127VAC ±2% |
| Fala wyjściowa | Czysta fala sinusoidalnaTHD < 3% (obciążenie liniowe)THD < 7% (obciążenie nie liniowe) |
| Częstotliwość | 60/50Hz ±1-4Hz |
| Dynamiczne napięcie wyjściowe | < 9% |
| Dynamiczny powrót do stanu przejściowego | < 100ms |
| Przeciążenie wyjściowe | 105-125% ≥ 60s126-150% ≥ 30s |
| Współczynnik szczytu mocy | 3:1 |
| Czas przełączania | 0ms |
| Czas podtrzymania | Czas podtrzymania2 |
|---|---|
| 100W | 49 min. |
| 200W | 23 min. |
| 300W | 15 min. |
| 500W | 8 min. |
| Informacja | Podane czasy pracy są orientacyjne mogą ulec zmianie w zależności od warunków pracy, otoczenia, czasu eksploatacji i wielu innych. |
| Łączność | Łączność2 |
|---|---|
| Porty serwisowe | RS232USB typ B (kabel w zestawie) |
| Wsparcie systemów | Windows/macOS/Linux |
| Ochrona | Ochrona2 |
|---|---|
| Rodzaj | Napięcie na wejściu lub wyjściu powyżej lub poniżej zakresuPrzeciążenieza wysoka temperaturaZabezpieczenie przed zwarciem |
| Warunki środowiskowe | Warunki środowiskowe2 |
|---|---|
| Wilgotność | 0-90% / wilgotność względna 0-40°C (bez kondensacji) |
| Poziom hałasu | Poniżej 50dB |
| BTU/h | 2730 |
| Wysokość rack | 2U |
| Wymiary (mm) | 440 x 360 x 90 (szer./głeb./wys.) |
| Waga netto (kg) | 10.7 |
| Panel przedni | Włącznik / wyłącznikPrzycisk funkcyjny |
| Panel tylny | Wbudowany kabel zasilający (długość 1m) zakończony wtyczką typu F CEE 7/71 x Gniazdo wyjściowe 230V typu F CEE 7/33 x Gniazdo wyjściowe 230V typu IEC320 C131 x Wyście na zaciski śrubowe (L/N+PE)Port serwisowy RS232 oraz USB typ B (kabel w zestawie)Bezpiecznik przeciążeniowy - resetWentylator |
