Universal cables (outer-internal) with non-metallic protection against rodents and LSOH jacket. The construction is based on a central tube filled with gel. Universal cables can be laid in sewers, conduits, cable pipes or directly in the ground, in places where they are not exposed to direct mechanical damage. Optical fibers remain protected against moisture with hydrophobic gel and reinforced with anti-rodent aramid fibers.
Multimode cables (MM - Multi Mode) 50/125 μm are used in transmissions on shorter distances: local telecommunications networks, computer networks, backbone networks, CATV, FTTx. Shell color: blue.

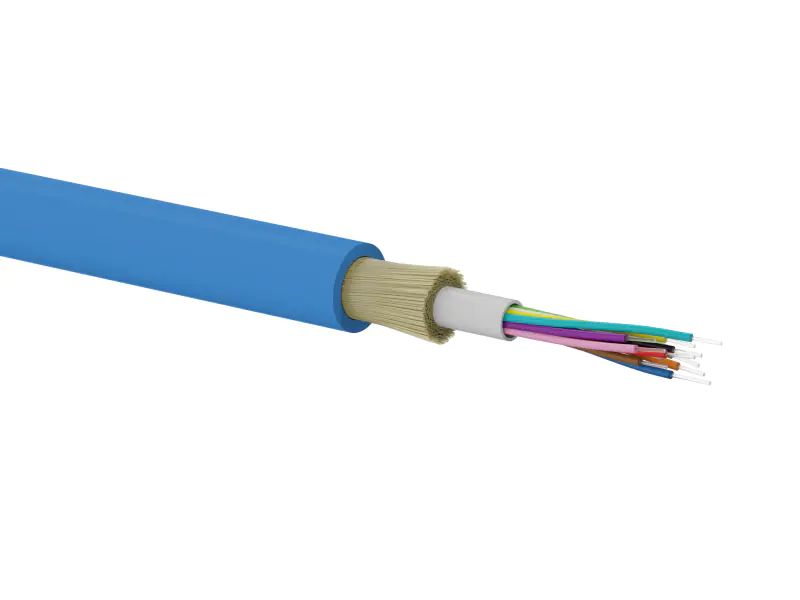

CABLE CROSS SECTION
| DANE TECHNICZNE | DANE TECHNICZNE2 |
|---|---|
| Średnica zewnętrzna | 6,5 mm* (tolerancja średnicy zewnętrznej kabla +/- 5%) |
| Waga | 4 ÷ 24 włókna: 45 kg |
| Maks. siła ciągnienia (statyczna) | 1000 N |
| Rodzaj włókna wg ITU-T | G.651.1 |
| Rodzaj włókna wg IEC 60793-2 | OM3 - G.651.A1a.2 |
| Maks. siła ciągnienia (dynamiczna) | 2000 N |
| Min. promień zgięcia podczas instalacji | R = 60 mm |
| Odporność na wodę | Odporny na wzdłużną penetrację wody |
| Euroklasa | Eca |
| BUDOWA | BUDOWA2 |
|---|---|
| Elementy wytrzymałościowe | otulina z włókien aramidowych |
| Powłoka zewnętrzna | LSOH - bezhalogenowa, odporna na UV, grubość 1mm, kolor niebieski, nadruk informacyjny czarny, licznik długości co 1m |
| Opis włókien na kablu | 12G lub 12C |
| TEMPERATURA | TEMPERATURA2 |
|---|---|
| Składowania | od -40°C do +70°C |
| Instalacji | od -30°C do +60°C |
| Pracy | od -40°C do +70°C |
| CHARAKTERYSTYKA | CHARAKTERYSTYKA2 |
|---|---|
| OptiGrade IEC 11801/EN 50173 | OM3 |
| IEC 60793-2 | G.651.1 |
| WSPÓŁCZYNNIK ATTENUACJI | WSPÓŁCZYNNIK ATTENUACJI2 |
|---|---|
| dB/km at 850 nm | max 2.5 |
| dB/km at 1300 nm | max 0.7 |
| Przepustowość | Przepustowość2 |
|---|---|
| MHz x km at 850 nm | min 1,500 |
| MHz x km at 1300 nm | min 500 |
| Przepustowość lasera | Przepustowość lasera2 |
|---|---|
| MHz x km at 850 nm | min 2,000 |
| Długość segmentu dla Gigabit Ethernet | Długość segmentu dla Gigabit Ethernet2 |
|---|---|
| at 850 nm (1000 BASE SX) | 900 m |
| at 1300 nm (1000 BASE LX) | 550 m |
| Długość segmentu dla 10 Gigabit Ethernet | Długość segmentu dla 10 Gigabit Ethernet2 |
|---|---|
| at 850 nm (10G BASE-SR/SW) | 300 m |
| at 1300 nm (10G BASE-LX4) | 300 m |
| Współczynnik załamania światła (nominalny) | Współczynnik załamania światła (nominalny)2 |
|---|---|
| at 850 nm | 1,483 |
| at 1300 nm | 1,478 |
