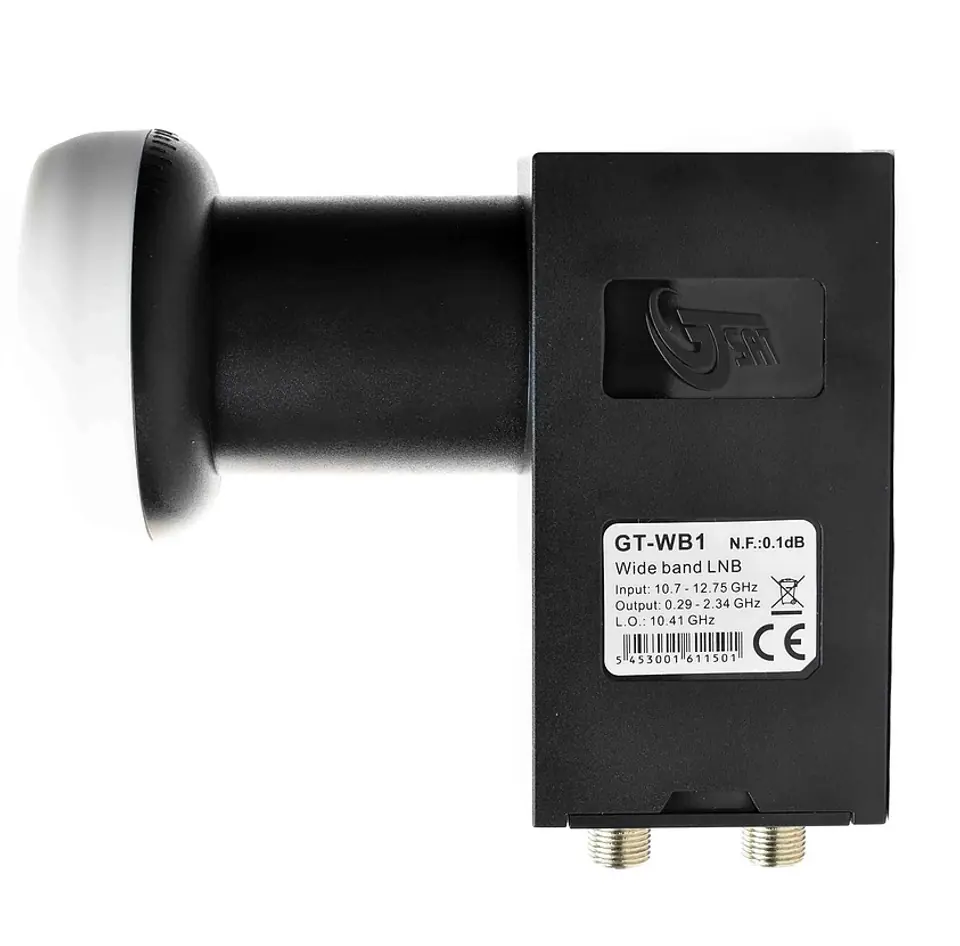

Quatro converter operating in WideBand technology dedicated to installations operating in the WideBand system with GT-SAT GT-DMTS1T programmable multiswitches. LNB differs from standard quatro converters in that it has two H+V signal outputs instead of four, therefore an installation based on one satellite requires only two satellite cables from LNB to the multiswitch. Specification:
Technical data LNB GT-WB1:
Installation Solution Examples:1. Installation in Wide Band technology for two satellites with dvb-t TV
2. Installation in mixed technology: standard LNB Quatro and WideBand for three satellites with dvb-t TV and diseqc switch for dCSS output
3. Installation in Wide Band for four satellites with dvb-t TV and diseqc switch for dCSS output
| 10.7 - 12.75 GHz | Zakres częstotliwości na wejściu: |
|---|---|
| pionowy: 290 - 2340 MHz | Zakres częstotliwości na wyjściu: |
| poziomy: 290 - 2340 MHz | Zakres częstotliwości na wyjściu: |
| -50dBc/Hz @ 1KHz (Max.) | Częstotliwość fazy hałasu: |
| -75dBc/Hz @ 10KHz (Max.) | Częstotliwość fazy hałasu: |
| -95dBc/Hz @ 100KHz (Max.) | Częstotliwość fazy hałasu: |
| 0.1 dB (Typ.) | Współczynnik szumów: |
| 50 - 60 dB | Zysk konwersji: |
| 7 dB (max.) @ full band | Zysk zmienności: |
| +/-0.5dB (Typ.) | Zysk w zakres 26 MHz: |
| 40 dB (Min.) | Odrzucenie obrazu: |
| 0.85W (max.) (70mA @ +12V DC) | Zużycie prądu: |
| 9 – 19V DC | Zasilanie: |
| 75 OHMS złącze żeńskie typu F | Typ złącza na wyjściu: |
| -40°C - +60°C | Zakres temperatur pracy: |
