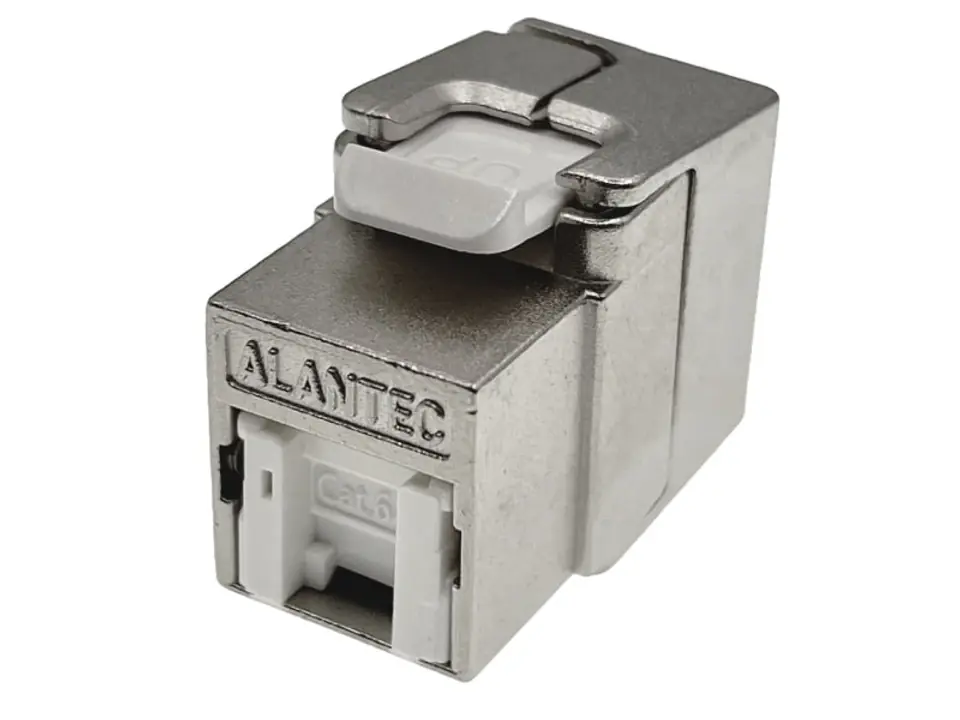

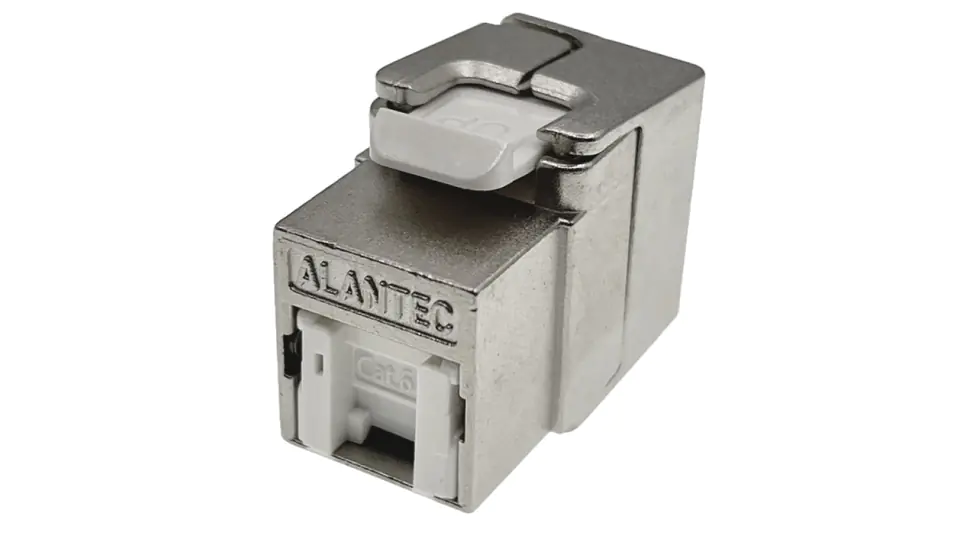

Tool-free, shielded (STP), high-end Keystone Jack transmission modules, category 6A (10Gb).
Designed for installation of subscriber outlets and patch fields in internal installations, ICT networks, in places threatened by electromagnetic interference.
The transmission parameters were tested in the independent research laboratory INTERTEK (USA), which was confirmed by an appropriate document.

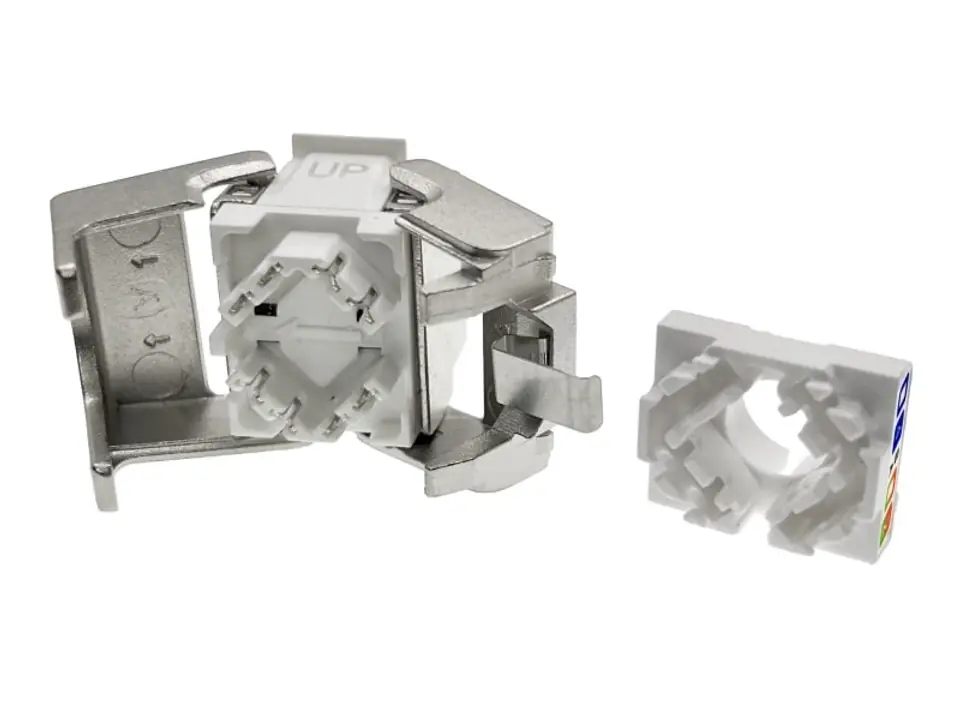

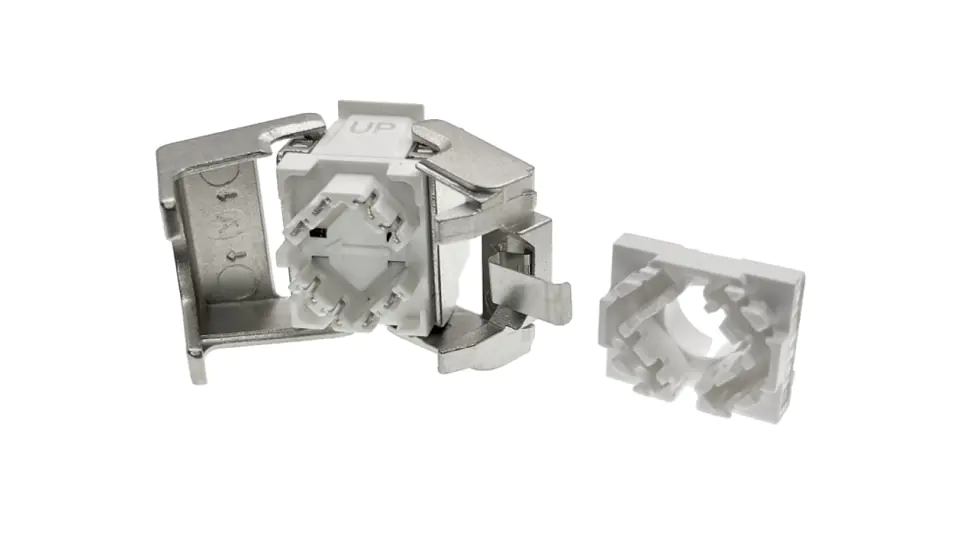

The technology of tool-free termination of the socket allows you to assemble, without the need for special tools, the entire transmission path. The installation process is quick and comfortable (according to our experience, earning such sockets takes 1/3 of the time of standard execution based on the tool system).

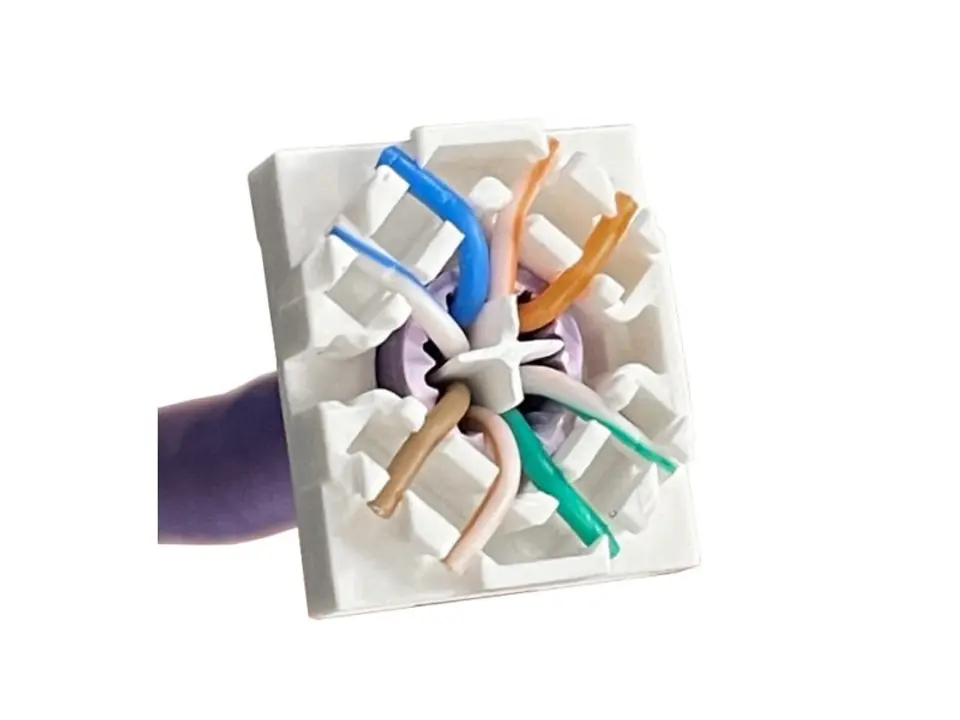

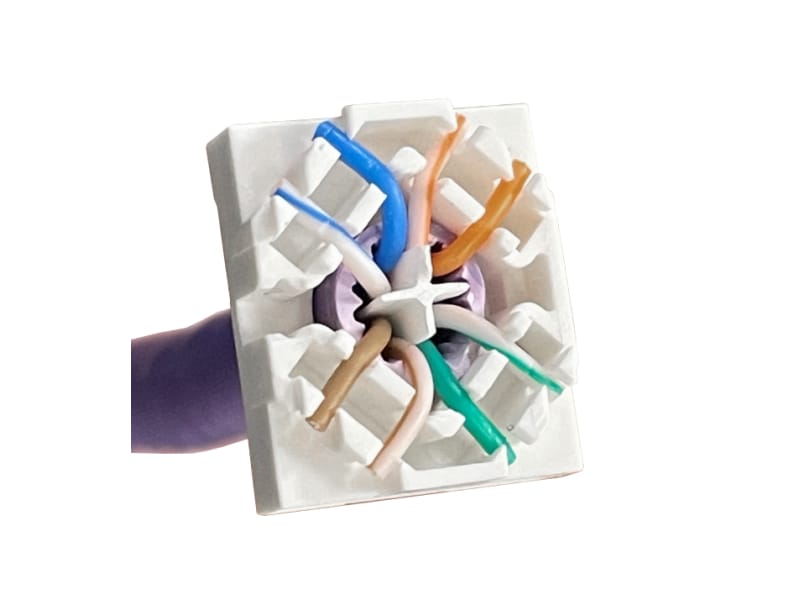

Without the use of a tool, the modules are terminated by one movement closing the module housing on the cable, which results in earning all 8 wires of the cable simultaneously on the IDC connector. This method guarantees the termination of all the wires of the cable with the same clamping force.
According to the preferences of the installer, the socket can also be terminated with a tool.
Thanks to the use of special, universal mounts, the socket can be mounted in any elements such as: hollow patch panels, wall boxes, floor boxes, etc.
IMPORTANT DESIGN ADVANTAGE : plugging in RJ11, RJ12 telephone plugs does not damage the socket, special design causes that the pins of the connector are not deformed. The module is additionally equipped with an integrated (hidden inside after plugging in the plug) dust cover. The diamond-shaped wire organizer allows to reduce the interweaving of the veins, which translates into better transmission parameters.
Type of guarantee
- 25-year system warranty
| Ogólne | Ogólne2 |
|---|---|
| kategoria | 6A |
| klasa | EA (norma 500MHz) o rozszerzonej charakterystyce do 650 MHz / 10 Gb/s |
| ekran | tak |
| rodzaj | beznarzędziowy |
| Korpus | Korpus2 |
|---|---|
| materiał | Odlew cynkowy, spełniający wymogi EMC zgodnie z EN 55022 |
| Gniazdo | Gniazdo2 |
|---|---|
| Trwałość wg norm | > 750 cykli |
| Trwałość wg badań | > 1000 cykli |
| materiał styków | fosforobrąz |
| powłoka styków | 50 μcalowa (1.27 µm) warstwa złota na 40 μcalowej warstwie niklu |
| siła docisku styków | 100 g na styk |
| siła rozłączania | 50N przez 60s |
| Złącze szczelinowe | Złącze szczelinowe2 |
|---|---|
| sekwencja | 568A/B |
| materiał noży | fosforobrąz ze 100 μcalowa warstwą cyny |
| Przyjmuje przewody drut/linka | 22-26AWG / gwarancja 20 cykli reterminacji |
| korpus | plastik odporny na ogień, zgodny z UL 94 V-0 |
| Płytka PCB | Płytka PCB2 |
|---|---|
| materiał | laminat FR4 o grubości 1,6 mm |
| Parametry elektryczne | Parametry elektryczne2 |
|---|---|
| maks. wartość prądu | 1,5 A |
| rezystancja izolacji | 500 MΩ @ 100 Vdc |
| odporność napięciowa | 1000 Vac RMS @60Hz przez 60s |
| rezystancja styków | 20 mΩ |
| rezystancja noży IDC | 2,5 mΩ |
| Zasilanie PoE | Zasilanie PoE2 |
|---|---|
| rodzaj | PoE, PoE+ / 802.3 at typ 2 |
| Zakres temperatur | Zakres temperatur2 |
|---|---|
| składowania | -40oC do +70oC |
| pracy | -10oC do +60oC |
| Wilgotność | Wilgotność2 |
|---|---|
| maksymalnie | 93% |
