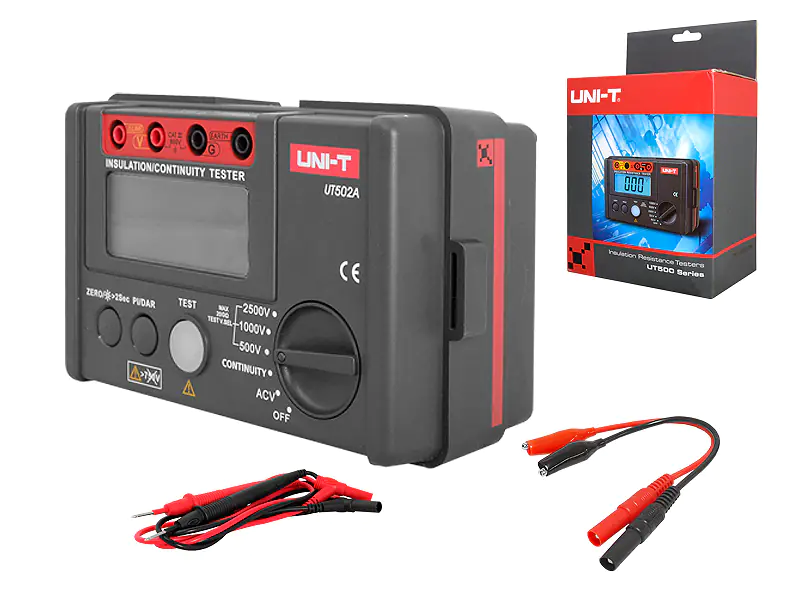

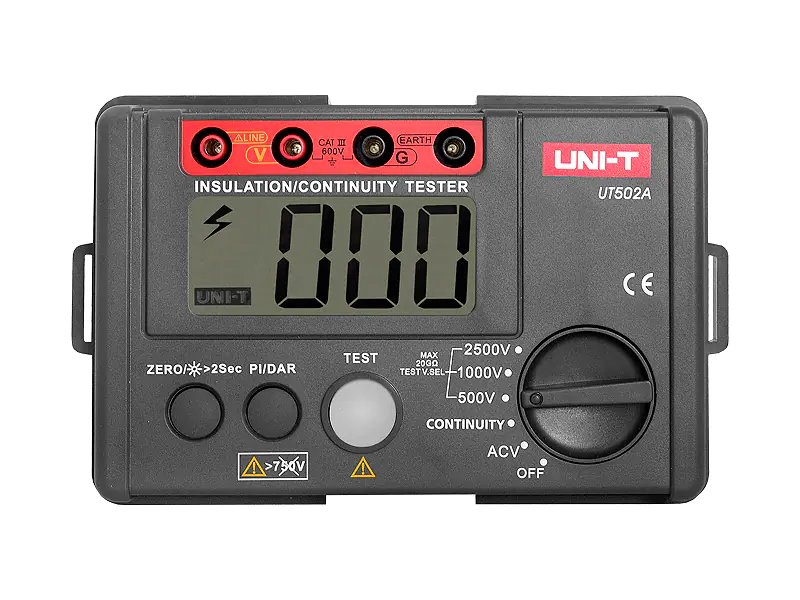

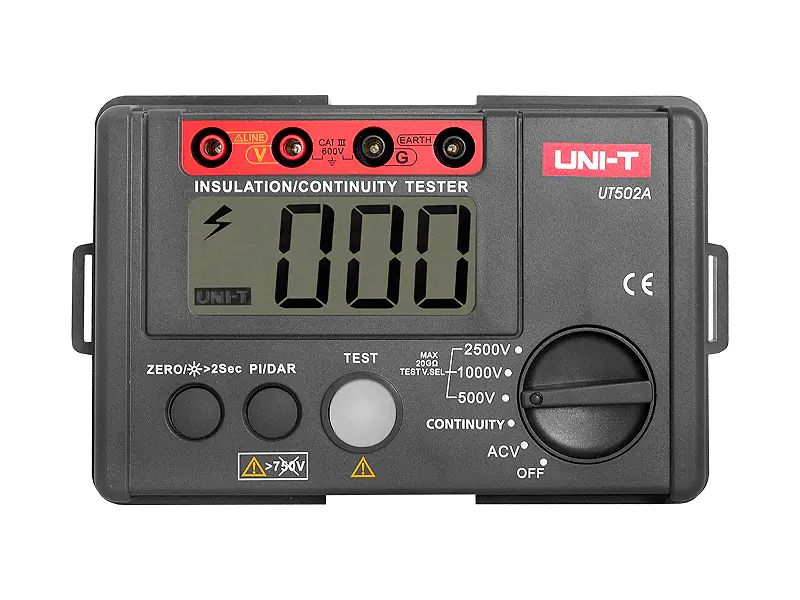

Insulation resistance meter UNI-T UT-502A.
The meter measures the insulation resistance between electrical circuits or between circuits and ground. UT500 series can measure insulation resistance, AC voltage, low resistance, PI (polarity index) and DAR (dielectric absorption). These are essential tools to ensure safer and accurate operation of transformers, generators, high-voltage motors, power capacitors, power cables, limiters and other electrical equipment.
It is used to measure the insulation resistance of insulating materials and various types of electrical equipment, such as transformers, electrical machines, cables, switches, electrical appliances. Ideal tool for electrical maintenance, testing and inspection.
| Marka | UNI-T |
|---|---|
| Model | UT502A |
| Rezystancja izolacji | Dla napięcia 500 V:- 0 MOhm~99.9 MOhm +/-(3%+5)- 100 MOhm~5 GOhm +/-(3%+5)Dla napięcia 1000 V:- 0 MOhm~99.9 MOhm +/-(3%+5)- 100 MOhm~5 GOhm +/-(3%+5)Dla napięcia 2500 V:- 0 MOhm~99.9 MOhm +/-(3%+5)- 100 MOhm~9.9 GOhm +/-(3%+5)- 10 GOhm~20 GOhm +/-(10%+5) |
| Prąd zwarcia | <2 mA |
| Małe rezystancje | 0.01 Ohm~200 Ohm (około 5.0 V/>200 mA) +/-(2%+3) |
| Napięcie prądu zmiennego AC | 30 V~600 V |
| Zakres wyświetlacza | 2000 |
| DAR | 60s/15s i 60s/30s |
| PI | Tak |
| Automatyczna zmiana zakresów pomiarowych | Tak |
| Wskaźnik niskiego poziomu baterii | Tak |
| Ostrzeżenie o wysokim napięciu | Tak |
| Podświetlany wyświetlacz LCD | Tak |
| Buzzer | Tak |
| Wyświetlacz pomocniczy | Tak |
| Test rezystancji wewnętrznej 10 MOhm | Tak |
| Standard IEC 61557 | 61557-1:2007: 61557-2:2007: 61557-4:2007 |
| Zasilanie | 6 x Bateria LR6 1.5 V (AA) |
| Wymiary wyświetlacza | 70.6 mm x 34 mm |
| Kolor | Czerwono-szary |
| Wymiary urządzenia | 150 mm x 100 mm x 71 mm |
| Waga | 500 g |
| Standardowe akcesoria | Baterie, przewody pomiarowe, zaciski krokodylkowe, sondy pomiarowe |
