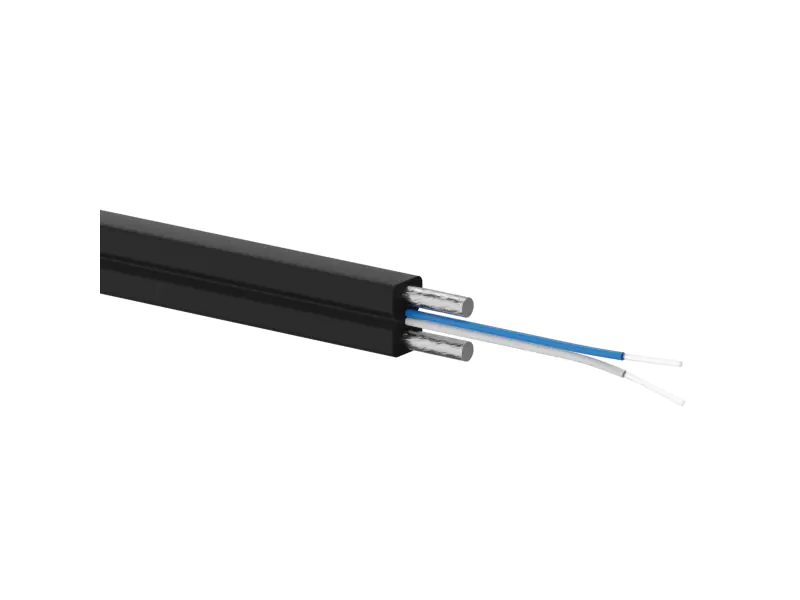

Universal (external-internal) flat cables are cables for use in FTTx systems. Lightweight construction with small diameter, high flexibility and drag resistance, dry center, LSOH jacket UV resistant, reinforcement with two steel bars.
The specially designed construction provides a very good fiber sheath and additionally allows easy routing and fixing of the cable directly to the walls. The G.657.A1 fibers used additionally allow small bending radii.
ADVANTAGES / DISADVANTAGES - The construction based on two steel rods makes the cable easy to shape, does not return to its original form, as in the case of FRP fiber reinforcement.
USE
- subscriber cable
- FTTx networks and subscriber lines
- Indoor connections
- residential cables
- The cable meets the requirements of the minister's regulation regarding installations in multi-family buildings

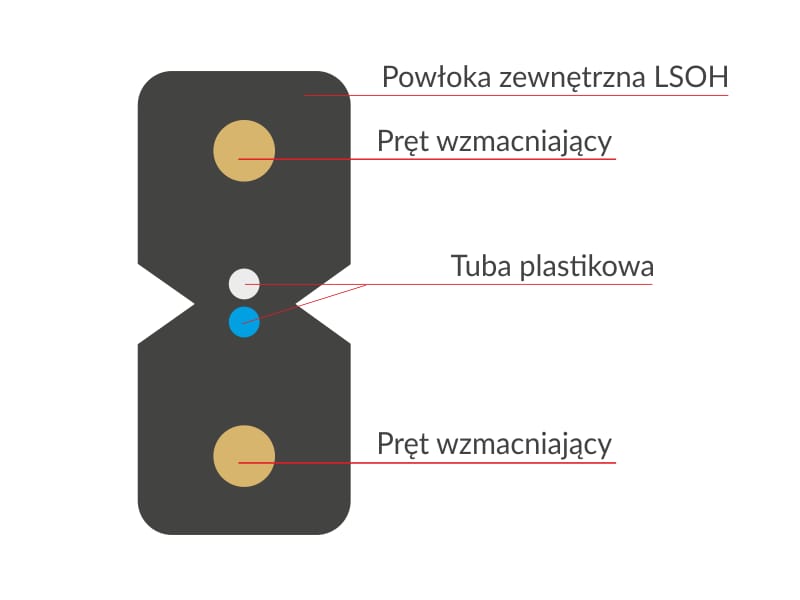

CABLE CROSS SECTION
| DANE TECHNICZNE | DANE TECHNICZNE2 |
|---|---|
| Powłoka | LSOH odporna na UV |
| Klasyfikacja ogniowa CPR (Euroklasa) | Eca |
| Pręt wzmacniający | stalowe pręty wzmacniające |
| Siła naciągu | 80 N |
| Zakres temperatury | instalacyjna: od -20 + 60 °C |
| pracy | od -30 + 70 °C |
| Liczba włókien | 2 |
| Średnica kabla (mm) | 3 x 2 |
| Masa kabla (kg / km) | 9 |
| Tłumienie włókna (dB/km) 1310 nm | < 0.36 |
| Tłumienie włókna (dB/km) 1550 nm | < 0.22 |
| Rodzaj włókna | G.657.A1 |
| Powłoka włókna | 250 μm |
| Odporność na rozciąganie statyczne | 40 N |
| Odporność na rozciąganie dynamiczne | 80 N |
| Min. promień zgięcia (mm) statyczne | 30 |
| Min. promień zgięcia (mm) dynamiczne | 60 |
| Kolor | czarny |
| Parametry Przewodu | Parametry Przewodu2 |
|---|---|
| Średnica przekroju | 9.0±0.4 μm |
| Średnica przekroju | 10.1±0.5 μm |
| Średnica z Powłoką | 124.8±0.7 μm |
| Zakres błędu cyrkuralności powłoki | ≤0.7 % |
| Koncentryczność obwódki rdzeniowej | ≤0.5 μm |
| Średnica powłoki | 245±5 μm |
| Procentowa cyrkularność powłoki | ≤6.0 % |
| Powłoka - powlekanie, błąd współosiowości | ≤12.0 μm |
| Odcięcie kabla Długość fali | λcc≤1260 nm |
| Tłumienie(maks.) | ≤0.4 dB/km |
| Tłumienie(maks.) | ≤0.3 dB/km |
| Makro - Strata Przy Zaginaniu | ≤0.75 dB |
| Makro - Strata Przy Zaginaniu | ≤1.5 dB |
| Parametry Kabla | Parametry Kabla2 |
|---|---|
| Liczba przewodów | 2 |
| Włókno powłoki | 250±15μm |
| Kolor włókna powłoki | Niebieski, Pomarańczowy |
| Element wzmacniajacy przekrój | 0.45 |
| Element wzmacniajacy materiał | Stal |
| Wymiary Powłoki | 3.0±0.1mm×2.0±0.1mm |
| Materiał Powłoki | LSZH |
| Kolor Powłoki | Czarny |
| Charakterystyka mechaniczna i środowiskowa | Charakterystyka mechaniczna i środowiskowa2 |
|---|---|
| Napięcie (długookresowe) | 40 N |
| Napięcie (krótkookresowe) | 80 N |
| Zgniecenie (długoterminowe) | 500 N/10cm |
| Zgniecenie (krótkoterminowe) | 1000 N/10cm |
| Minimalny promień wygięcia(Dynamicznie) | 20H mm |
| Minimalny promień wygięcia(Statycznie) | 10H mm |
| Temperatura montażu | -20～+60 ℃ |
| Temperatura pracy | -40～+70 ℃ |
| Temperatura przechowywania | -40～+70 ℃ |
