Specialized optical cable dedicated to RESIDENTIAL FTTH solutions, public buildings and industrial FTTx. Universal, internal-external cable design allows transmission lines to be run without interference, both in buildings and outdoors without the need for intermediate solutions (muffs, welds, etc.).
Single-mode fibers with a small bending radius of type G.657.A2 (three times smaller bending radius compared to G.652.D fibers with full compatibility) were fitted. Due to the ease of installation, cables are usually used in local networks FTTH - Fiber To The Home, FTTD - Fiber To The Desk and campus networks, but there are no contraindications for use in wide area networks.
The fibers have been protected against moisture by using an intumescent moisture-absorbing material, which improves the comfort of installation in comparison with a gel-filled center, the whole protected by anti-rodent glass fibers.
B2ca flame retardant coating tested and compliant with the CPR 305/2011 regulation, meeting the requirements of strict safety standards (hospitals), and ideally suited for use in buildings with high safety requirements (utility buildings and offices), which has been confirmed by an appropriate quality certificate.

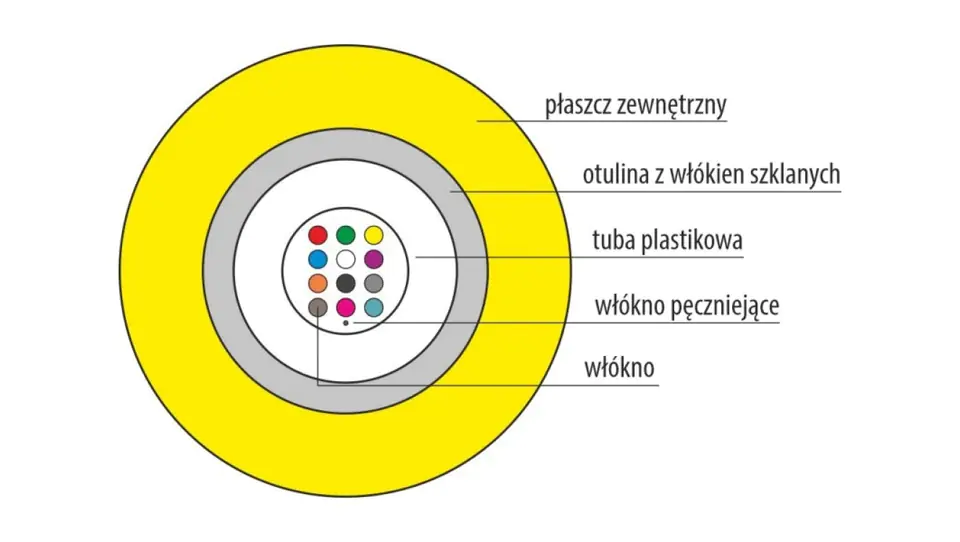

CABLE CROSS-SECTION
| WŁAŚCIWOŚCI FIZYCZNE | WŁAŚCIWOŚCI FIZYCZNE2 |
|---|---|
| Średnica zewnętrzna | 5,5 mm* (tolerancja średnicy zewnętrznej kabla +/- 5%) |
| Waga | 4 włókna: 40 kg |
| Maks. siła ciągnienia (statyczna) | 1000 N |
| Rodzaj włókna | G.657.A2 |
| Maks. siła ciągnienia (dynamiczna) | 2000 N |
| Odporność na zgniatanie (max.) | 200 N/cm |
| Min. promień zgięcia podczas instalacji | R = 45 mm |
| Odporność na wodę | odporny na wzdłużną penetrację wody poprzez zastosowanie pęczniejącego materiału |
| Euroklasa odporności ogniowej CPR | B2ca |
| BUDOWA | BUDOWA2 |
|---|---|
| Elementy wytrzymałościowe | otulina z włókien szklanych |
| Powłoka zewnętrzna | LSOH - bezhalogenowa, odporna na UV, grubość 1,3mm, kolor żółty, nadruk informacyjny czarny, licznik długości co 1m |
| Kolor włókien | 1. Czerwony, 2. Zielony, 3. Żółty, 4. Niebieski |
| TEMPERATURA | TEMPERATURA2 |
|---|---|
| Składowania | od -40°C do +70°C |
| Instalacji | od -5°C do +60°C |
| Pracy | od -40°C do +70°C |
| PARAMETRY WŁÓKIEN OPTYCZNYCH | PARAMETRY WŁÓKIEN OPTYCZNYCH2 |
|---|---|
| Tłumienność dla długości fali w paśmie 1310 nm–1625 nm | 1310 nm - ≤ 0.33 dB/km1383nm - ≤ 0.31 dB/km1550nm - ≤ 0.19 dB/km1625nm - ≤ 0.22 dB/km |
| Tłumienność w paśmie 1383 ± 3 nm | ≤ 0.31 dB/km |
| Długość fali zerowej dyspersji chromatycznej λ0 | 1302nm ≤ λ0 ≤ 1322nm |
| Współczynnik dyspersji chromatycznej D | ≤ 0.090 ps/(nm2⋅km) |
| Nominalna średnica pola modu (dla λ = 1310 nm) | 9.20 µm |
| Długość fali odcięcia dla włókna w kablu | ≤ 1260 nm |
| Tłumienność 100 zwojów o średnicy 60 mm dla długości fali 1625 nm | ≤ 0.05 dB |
